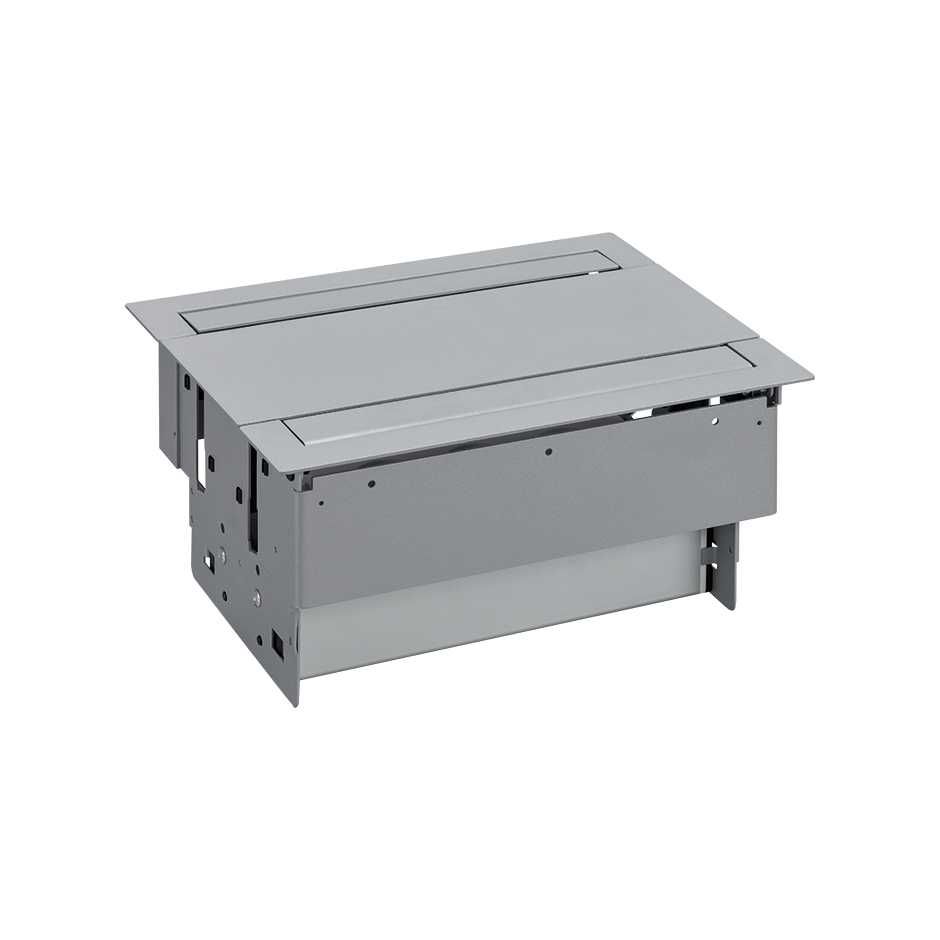

Kit dentro de la mesa personalizable con tapa 2 aperturas y aletas, 6 schukos y 2 elementos vacíos aluminio Simon 400
Simon 400
Este kit dentro de la mesa personalizable con tapa de 2 aperturas y aletas, 6 schukos y 2 elementos vacíos acabado en aluminio de la serie Simon 400, destaca por su resistencia al fuego ya que cuenta con tapas y sujeciones fabricadas en termoplástico autoextinguible, lo que garantiza que la llama no se propague ni que se creen humos tóxicos dañinos para la salud.
Su rigidez dieléctrica sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto, una potencia de 16 A y 250 V, son algunas de sus características. Otro factor fundamental es la elevada resistencia de los materiales utilizados para su fabricación, un claro ejemplo es su envolvente de acero pintado y el perfil de aluminio anodizado.
Su instalación es muy sencilla gracias a las garras suministradas o los tornillos a través de los agujeros disponibles. Debemos tener en cuenta que para un correcto funcionamiento debemos usar las funciones de Simon 400.
-
Compatibilidad
Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.
-
Observaciones
Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).
-
Acabado
Aluminio
-
Material
Metal
-
Contenido del embalaje

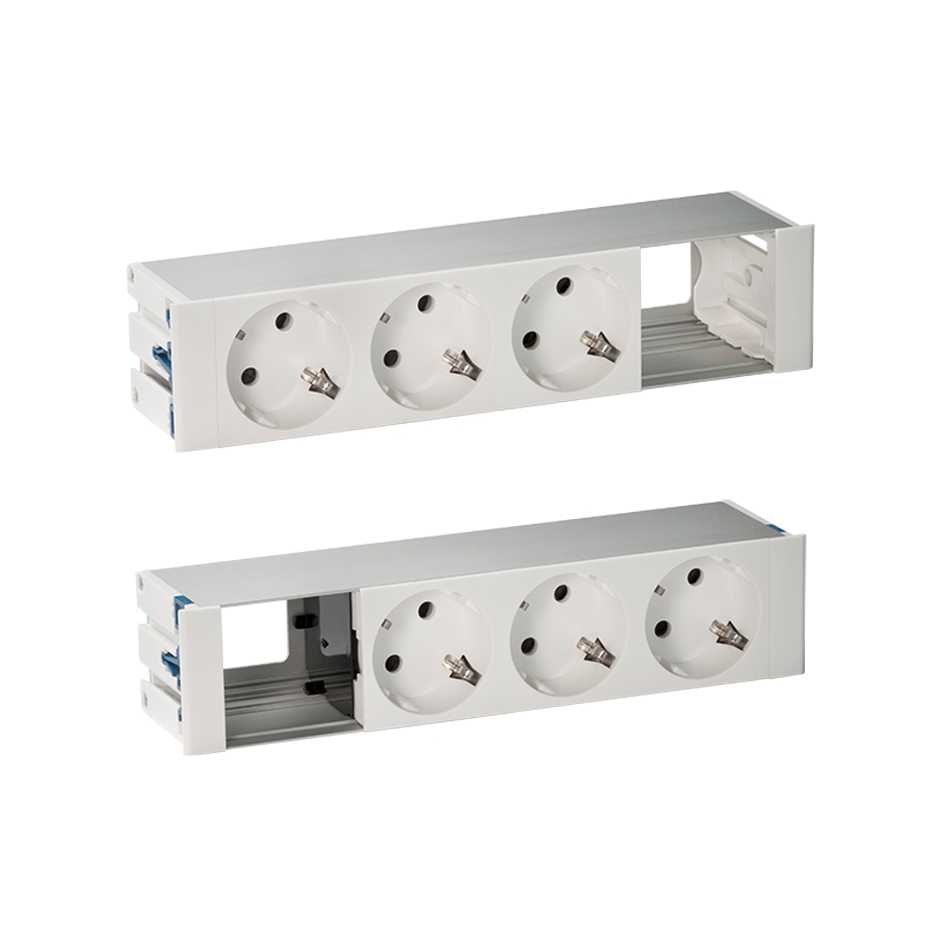

Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.
-
Descripción Vídeo
Instalación Simon 400 dentro de la mesa con tapa doble
-
Mercado disponible
CE
-
Número de entradas traseras
2
-
RAL
9006
-
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
-
Formato
Schuko
-
Resistencia al calor (ºC)
+70°C (según norma IEC 60670)
-
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
-
Intensidad (A)
16 A
-
IP
IP30
-
Temperatura máxima de trabajo (ºC)
+60°C
-
Número de elementos posibles
2
-
Número de enchufes
6 bases para circuito de corriente estandar
-
Protección contra polvo y pequeños objetos
Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica
-
Dimensión del hueco (mm)
228 x 175 mm (± 2mm)
-
Rango de temperatura durante la instalación (ºC)
-5 a +60° C
-
Tipo de conector de alimentación
Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
-
Versión
4 elementos
-
Voltaje (V~)
250 V~
-
Profundidad (mm)
127
-
Dimensiones (mm)
248 x 185 x 127
-
Descripción Vídeo
Instalación Simon 400 dentro de la mesa con tapa doble
-
Número de posiciones de apertura de la tapa
2
-
Acceso al cableado
Avec rabat métallique
-
Alcance de la garra (mm)
Entre 20 y 40 mm
-
Extinción (ºC)
+70 ºC (segundo norma IEC 60670)
-
Tipo de instalación
Apto para empotrar en mobiliario.
-
Orientación de la apertura
A 45° y 135°
-
Desmontaje del marco
Únicamente con herramienta
-
Extracción de la placa
Únicamente con herramienta
-
Posibilidades de fijación
Mediante garras suministradas o tornillos en los orificios disponibles
-
Fijación sin accesorios
Se suministra con todo el material necesario para su instalación.
-
Tipo de fijación
Mediante apriete lateral de garras provistas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.
-
Descripción Vídeo
Instalación Simon 400 dentro de la mesa con tapa doble
-
Vídeo de instalación
Ver video -
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
Dir. 2014/35/UE LVD | Dir. 2011/65/UE RoHS + post. mod. | EN IEC 60670-1:2021 | EN IEC 60670-1:2021 A11:2021 | EN IEC 63000:2018 | IEC 60884-1 Ed 3.2 | IEC 60884-1 Ed 4.0 | UNE 20315-1-1:2017 | UNE 20315-1-2:2017
-
Peso neto
2.45KGM
-
Peso bruto
2.45KGM
-
EAN producto
8421053197363
-
Embalaje
1
-
Alto embalaje
370MMT
-
Ancho embalaje
135MMT
-
Profundo embalaje
200MMT
-
Volumen embalaje
9990000MMQ
-
Peso neto
2.45KGM
-
Peso bruto
0KGM
-
EAN embalaje
8421053197363
