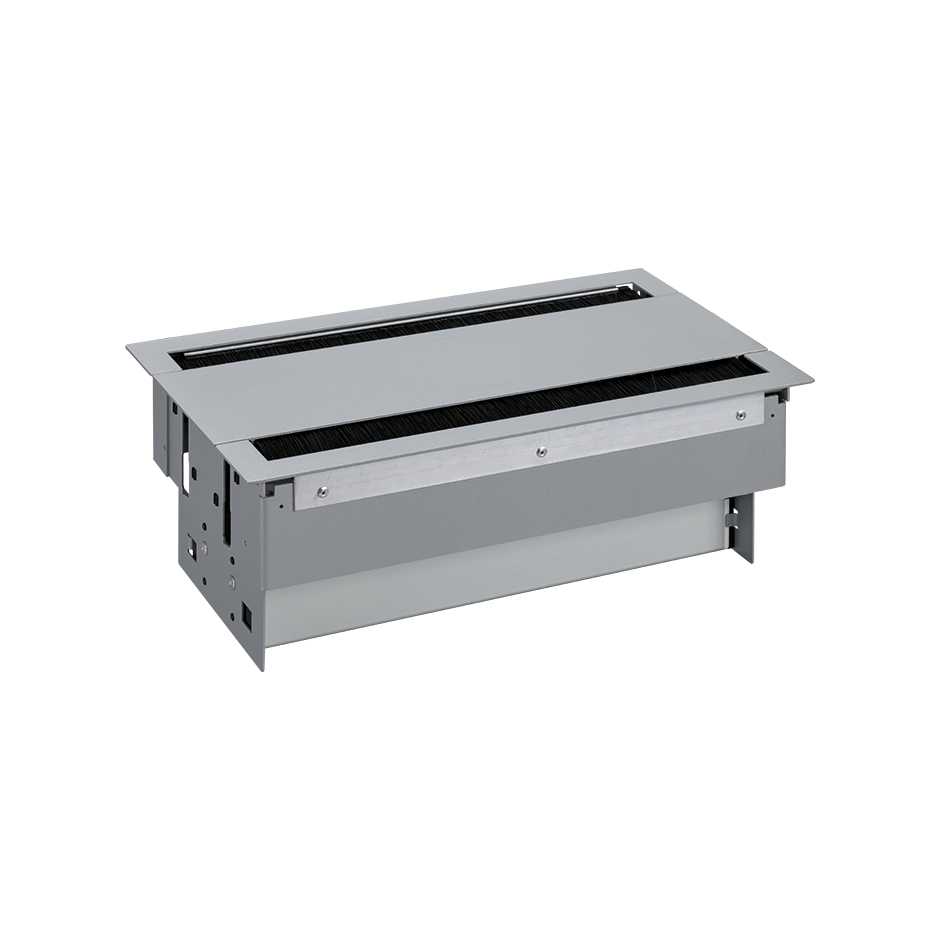

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

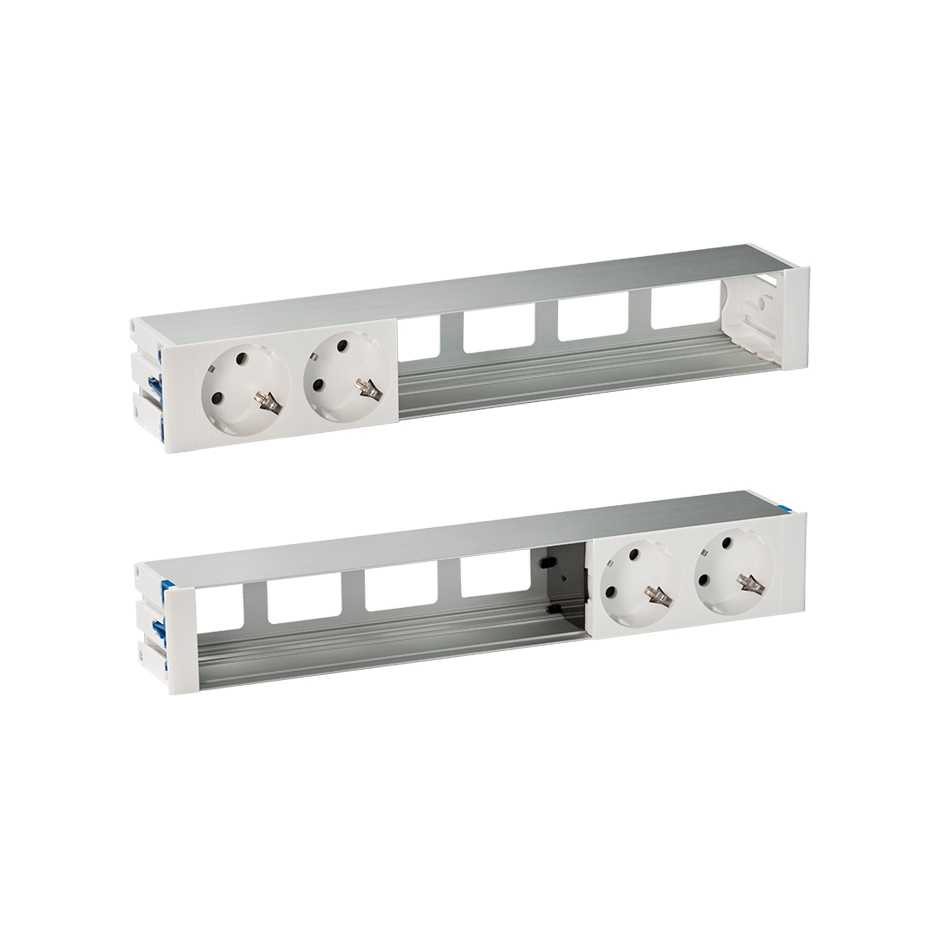

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Aplicación kit dentro de la mesa completo aluminio en sala de juntas

Ref

46602000-133

Kit dentro de la mesa personalizable con tapa 2 aperturas y cepillos, 4 schukos y 8 elementos vacíos aluminio Simon 400

Precio/Unidad

408,99 €

Hasta fin de existencias

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

46602000-133.pdf

Manuales de instalación

991102.pdf [1MB]

Declaración de conformidad

UES0150_2.pdf [399KB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Serie

Simon 400

Series compatibles

Simon 400

Ref

40000191-030

Conectores VGA + mini-jack hembra-hembra con latiguillos y placa incorporada blanco Simon 400

Vista frontal conector USB Simon 400 blanco

Ref

40001191-030

Conector USB Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400

Vista frontal placa de voz y datos plana con guardapolvo Simon 400 blanco

Ref

40000089-030

Placa de voz y datos plana con guardapolvo para 2 conectores RJ45 con clipaje Keystone® I y II blanco Simon 400

Vista frontal conectores 3xRCA audio Simon 400 blanco

Ref

40001193-030

Conectores 3xRCA hembra-hembra con latiguillos y placa incorporada blanco Simon 400

Vista frontal conector HDMI Tipo “A” Simon 400 blanco

Ref

40001194-030

Conector HDMI Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400

Vista frontal tapa ciega Simon 400 blanco

Ref

40000800-030

Tapa ciega blanco Simon 400

Información de Producto

Soporte

Información de producto

Una vez la serie Simon 400 nos ofrece la mejor solución en accesorios para sistemas eléctricos empotrados en mobiliario. En esta ocasión con el Kit dentro de la mesa personalizable con tapa con dos aperturas y cepillos, cuatro bases de enchufes schukos y ocho elementos vacíos en color aluminio, que debe completar con las funciones de esta gama. Máxima seguridad y diseño innovador se dan la mano en este producto elaborado con envolvente acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos.

Los materiales de su estructura garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos. Otras de sus características son: Resistencia de aislamiento de >5 MO a 500 V, intensidad de 16 A, conector figura Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm, voltaje de 250 V~ y rigidez dieléctrica sin perforación ni contorneo con 2000 V a 50 Hz durante un minuto.

Información básica

Compatibilidad

Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.
Observaciones

Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 400XXXXX-03X).
Acabado

Aluminio
Material

Metal
Contenido del embalaje

Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble apertura

Información técnica

Mercado disponible

CE
Número de entradas traseras

8
RAL

9006
Fuerza dieléctrica

Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato

Schuko
Resistencia al calor (ºC)

+70°C (según norma IEC 60670)
Resistencia del aislamiento (V-MΩ)

>5 MΩ a 500 V
Intensidad (A)

16 A
IP

IP30
Temperatura máxima de trabajo (ºC)

+60°C
Número de elementos posibles

8
Número de enchufes

4 bases para circuito de corriente estandar
Protección contra polvo y pequeños objetos

Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo
Dimensión del hueco (mm)

318 x 175 mm (± 2mm)
Rango de temperatura durante la instalación (ºC)

-5 a +60° C
Tipo de conector de alimentación

Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Versión

8 elementos
Voltaje (V~)

250 V~
Profundidad (mm)

127 mm
Dimensiones (mm)

338 x 185 x 127
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble apertura
Instalación de vídeo
Ver video

Instalación y mantenimiento

Número de posiciones de apertura de la tapa

2
Acceso al cableado

Con cepillo
Alcance de la garra (mm)

Entre 20 y 40 mm
Extinción (ºC)

+70 ºC (segundo norma IEC 60670)
Tipo de instalación

Apto para empotrar en mobiliario.
Orientación de la apertura

A 45° y 135°
Desmontaje del marco

Únicamente con herramienta
Extracción de la placa

Únicamente con herramienta
Posibilidades de fijación

Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis
Fijación sin accesorios

Se suministra con todo el material necesario para su instalación.
Tipo de fijación

Mediante el apriete lateral de las garras suministradas con el envolvente. Opcionalmente es posible fijar el envolventemediante tornillería a através de los agujeros habilitados en los laterales del chasis del envolvente.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble apertura
Instalación de vídeo
Ver video
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
