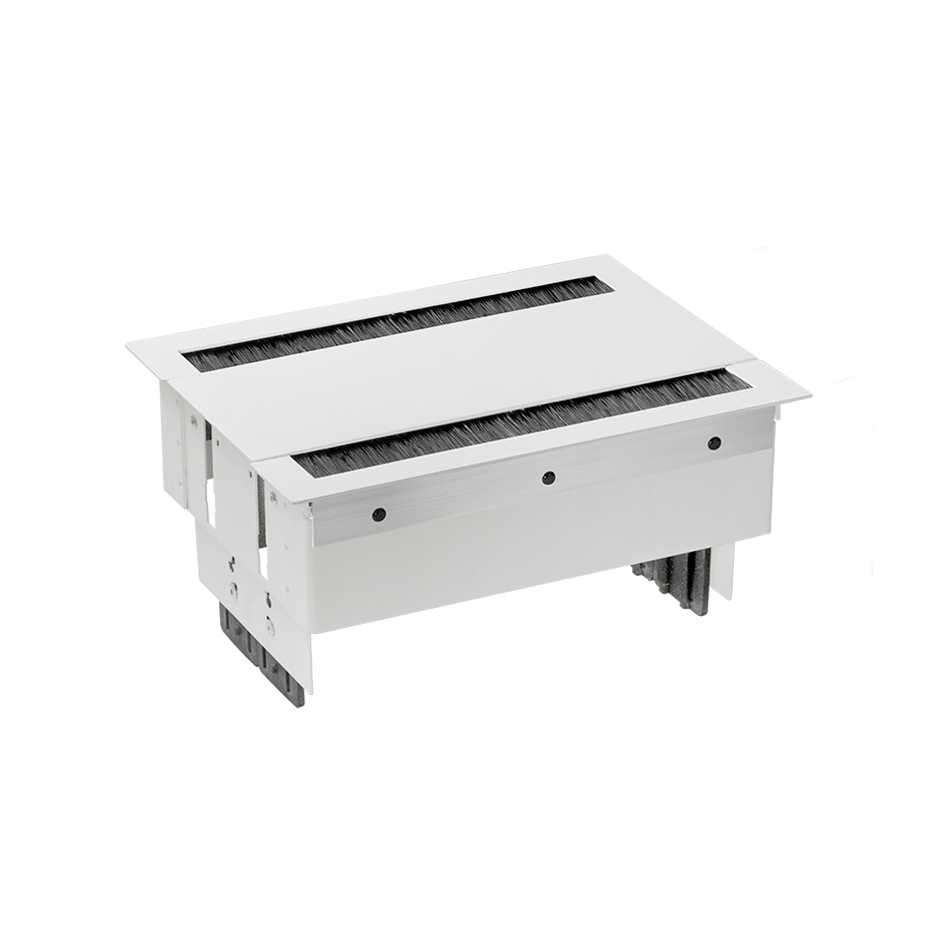

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

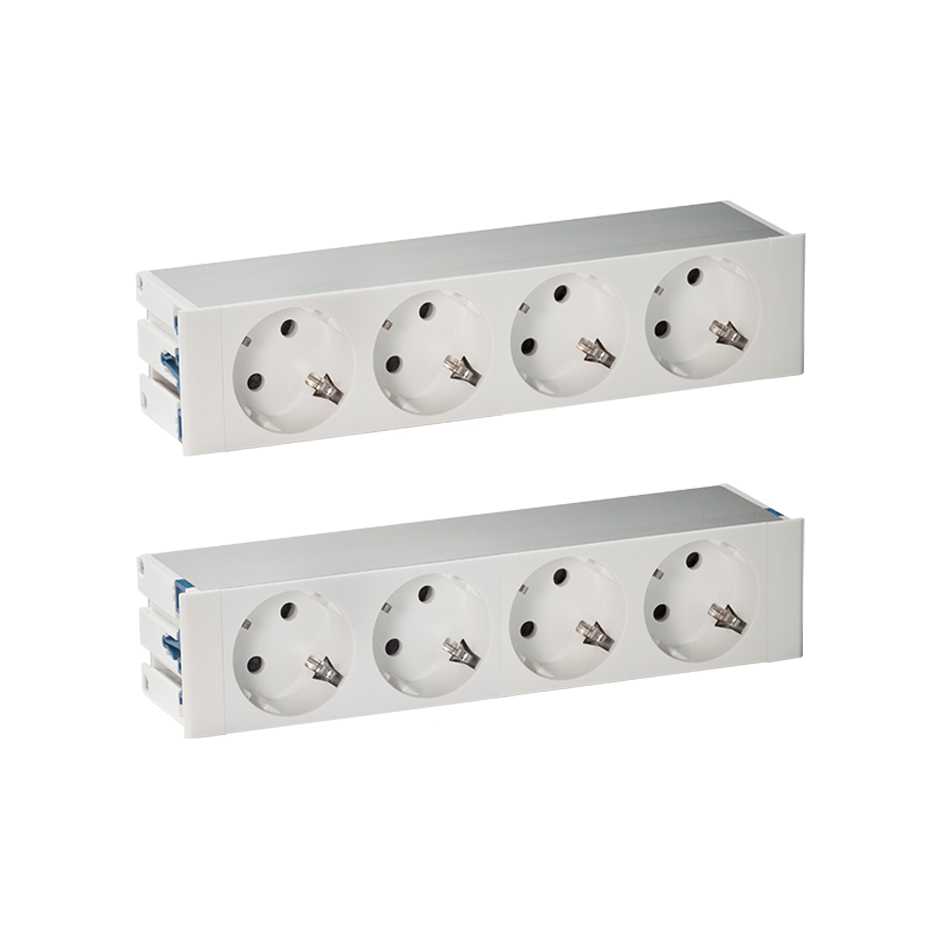

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

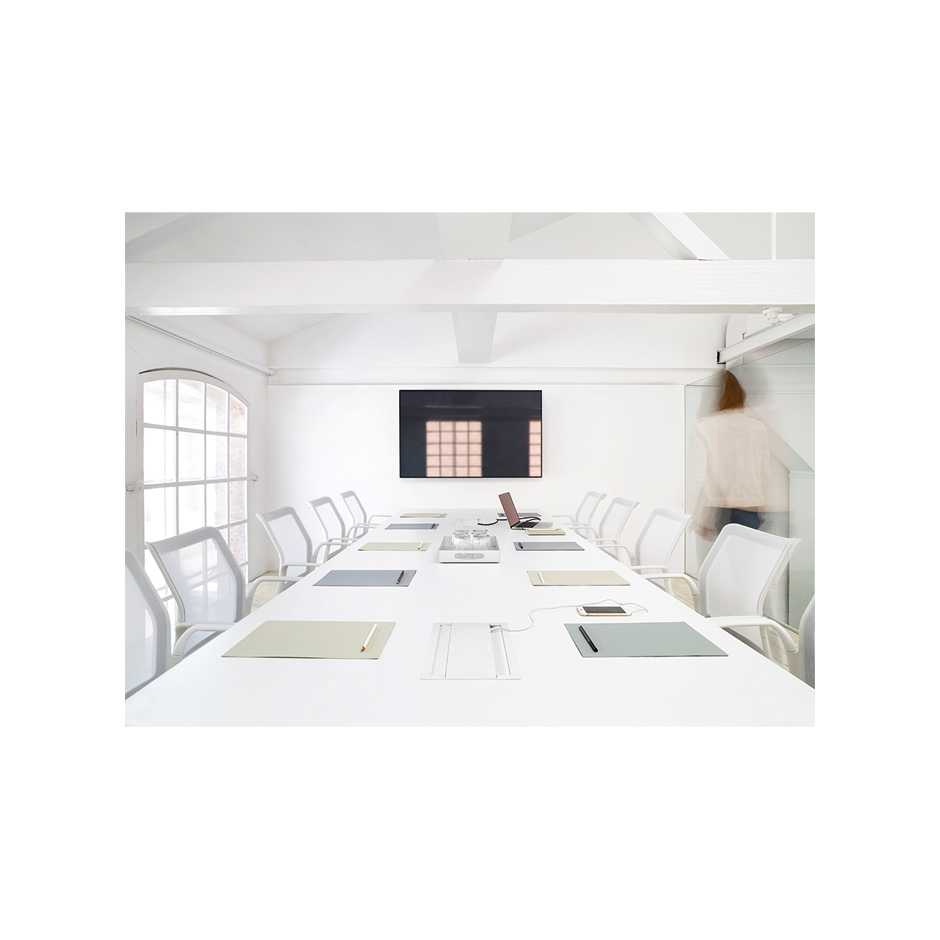

Aplicación kit dentro de la mesa completo blanco en sala de juntas

Aplicación kit dentro de la mesa completo blanco en sala de juntas

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Aplicación kit dentro de la mesa completo blanco en sala de juntas

Ref
46404000-130

Kit dentro de la mesa completo con tapa 2 aperturas, cepillos y 8 bases de enchufe schuko blanco Simon 400

Precio/Unidad
388,32 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

46404000-130.pdf

Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

Para los que necesiten un producto de diseño, funcional y con un gran número de conexiones, Simon lanza este kit de la mesa completo con tapa de 2 aperturas, cepillos y 8 bases de enchufe schuko blanco, de la serie Simon 400. Con un voltaje de 250 voltios y 16 amperios de intensidad. Esta pieza de gran resistencia está fabricada en metal y dispone de un perfil de aluminio anodizado, que sumado a su envolvente de acero pintado le otorga una gran resistencia a todo tipo de golpes. Simon se esfuerza en ofrecer productos duraderos y seguros, por ello y para evitar accidentes, crea su serie 400 con tapas y sujeciones usando el termoplástico autoextinguible y libre de halógenos que garantiza la no propagación del fuego y no desprende humos tóxicos.

Para completar su instalación se debe combinar con las funciones de Simon 400. Su mantenimiento es muy sencillo ya que un simple paño seco y suave es suficiente para mantener este kit como el primer día.

Información básica
  • Compatibilidad

    Combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa con tapa doble apertura

Información técnica
  • Mercado disponible

    CE

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de enchufes

    8 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo

  • Dimensión del hueco (mm)

    228 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    8 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    127 mm

  • Dimensiones (mm)

    248 x 185 x 127

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa con tapa doble apertura

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    2

  • Acceso al cableado

    Con cepillo

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45° y 135°

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante el apriete lateral de las garras suministradas con el envolvente. Opcionalmente es posible fijar el envolventemediante tornillería a através de los agujeros habilitados en los laterales del chasis del envolvente.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa con tapa doble apertura

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    2.35 KGM

  • Peso bruto

    2.35 KGM

  • EAN producto

    8421053197059

  • Embalaje

    1

  • Alto embalaje

    370 MMT

  • Ancho embalaje

    135 MMT

  • Profundo embalaje

    200 MMT

  • Volumen embalaje

    9990000 MMQ

  • Peso neto

    2.35 KGM

  • EAN embalaje

    8421053197059
