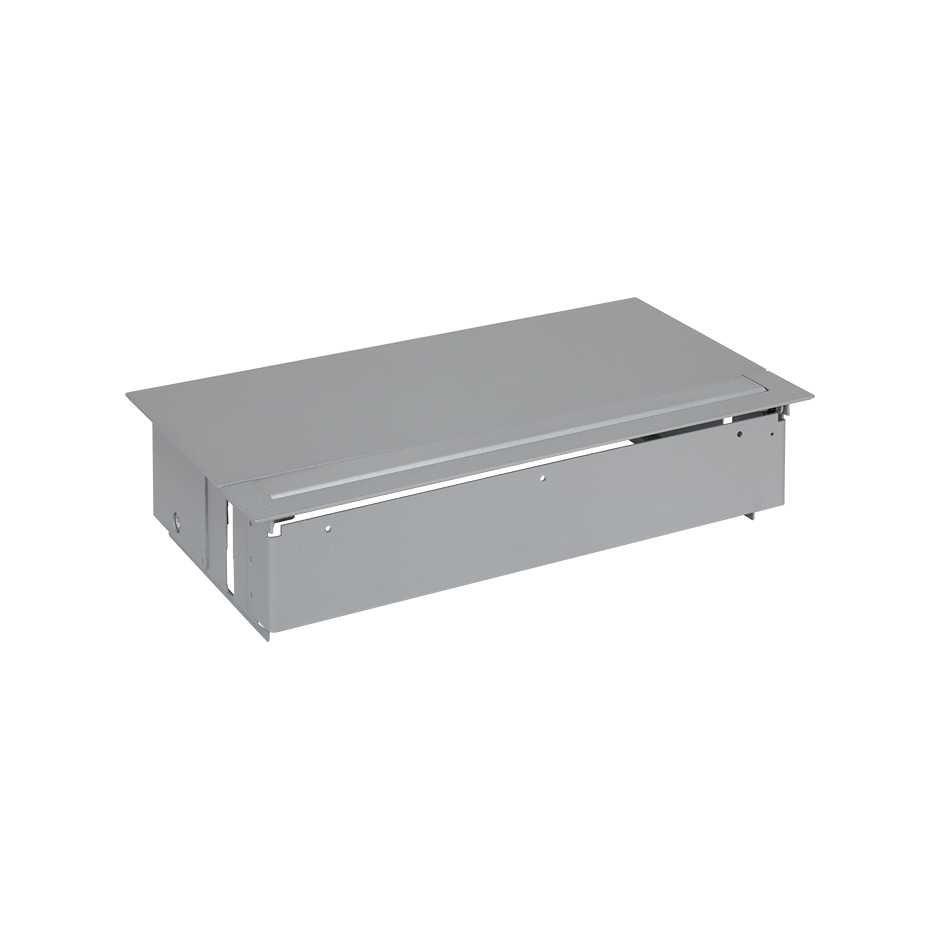

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

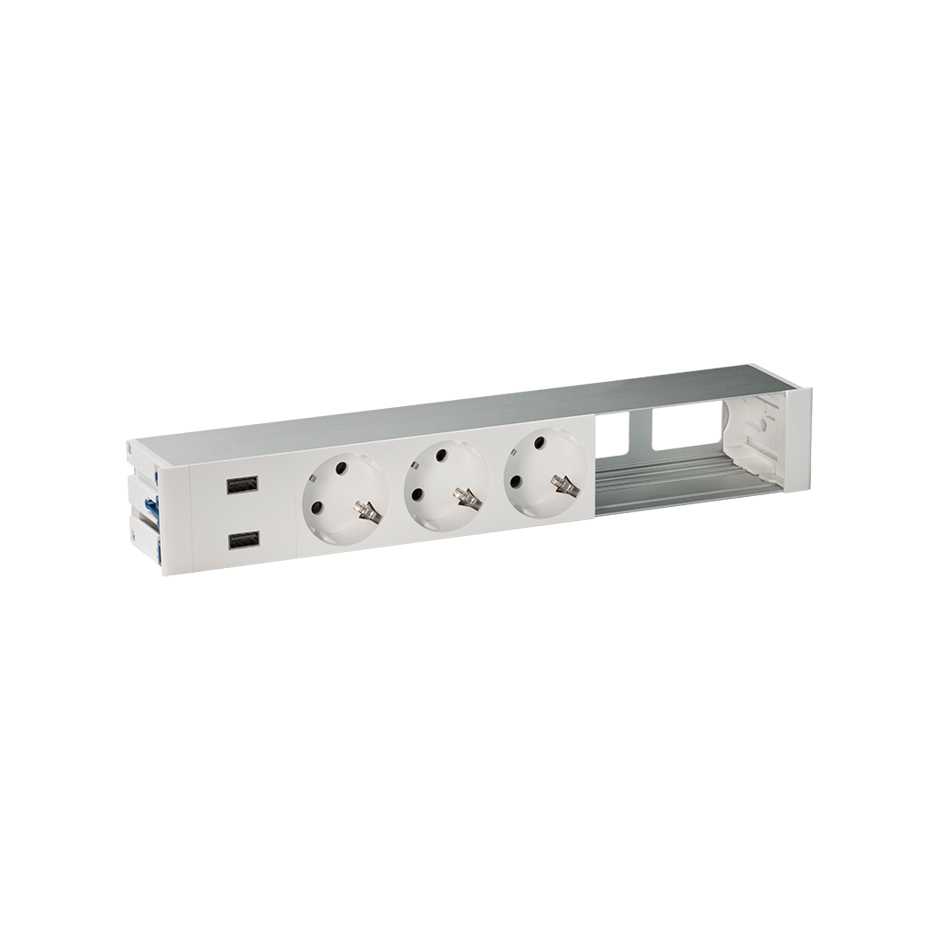

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

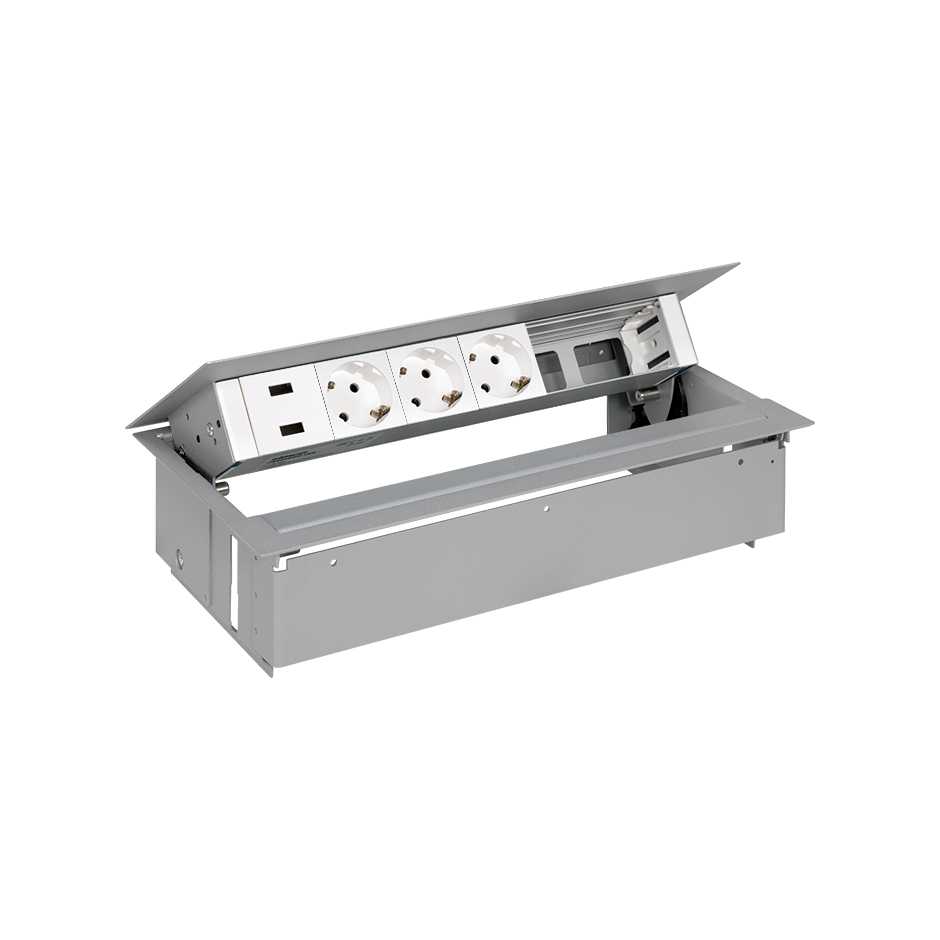

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Aplicación kit dentro de la mesa completo aluminio en sala de reuniones

Ref
45623000-133

Kit dentro de la mesa personalizable con tapa y aleta, cargador 2xUSB, 3 schukos y 2 elementos vacíos aluminio Simon 400

Precio/Unidad
300,86 €
Hasta fin de existencias
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

45623000-133.pdf

Manuales de instalación

  1. 991100.pdf [4MB]

Declaración de conformidad

  1. UES0150_2.pdf [399KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Vista frontal conectores VGA + mini-jack Simon 400 blanco
Ref
40000191-030
Conectores VGA + mini-jack hembra-hembra con latiguillos y placa incorporada blanco Simon 400
Vista frontal conector USB Simon 400 blanco
Ref
40001191-030
Conector USB Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400
Vista frontal placa de voz y datos plana con guardapolvo Simon 400 blanco
Ref
40000089-030
Placa de voz y datos plana con guardapolvo para 2 conectores RJ45 con clipaje Keystone® I y II blanco Simon 400
Vista frontal conectores 3xRCA audio Simon 400 blanco
Ref
40001193-030
Conectores 3xRCA hembra-hembra con latiguillos y placa incorporada blanco Simon 400
Vista frontal conector HDMI Tipo “A” Simon 400 blanco
Ref
40001194-030
Conector HDMI Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400
Vista frontal tapa ciega Simon 400 blanco
Ref
40000800-030
Tapa ciega blanco Simon 400
Información de Producto
Soporte

Información de producto

El Kit dentro de la mesa personalizable con tapa y aleta metálica, cargador 2xUSB, tres bases de enchufes schukos y dos elementos vacíos en acabado aluminio de la serie Simon 400 tiene unas dimensiones de 340 x 185 x 85 mm, así como una intensidad de 16 A y un voltaje de 250 V~. Apto para empotrar en mobiliario, destaca la calidad de su conector figura Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm.

Ha sido fabricado con envolvente acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos, materiales que evitan la no propagación de llama y la baja toxicidad en caso de incendio. Tiene resistencia de aislamiento (>5 MO a 500 V) y rigidez dieléctrica (sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto). Para completar la instalación del producto debe combinarse con las funciones de Simon 400.

Información básica

  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 400XXXXX-03X).

  • Acabado

    Aluminio

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica

  • Mercado disponible

    CE

  • Número de entradas traseras

    2

  • RAL

    9006

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    2

  • Número de enchufes

    3 bases para circuito de corriente estandar

  • Número de cargadores USB

    1

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica

  • Dimensión del hueco (mm)

    318 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    6 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    338 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento

  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con aleta metálica

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (segundo norma IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Únicamente con herramienta

  • Extracción de la placa

    Únicamente con herramienta

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante el apriete lateral de las garras suministradas con el envolvente. Opcionalmente es posible fijar el envolventemediante tornillería a através de los agujeros habilitados en los laterales del chasis del envolvente.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa

  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2014/30/UE EMC;Directiva 2011/65/UE RoHS;EN 50173-1:2011;EN IEC 63000:2018;EN 60670-1:2005;EN 60670-1:2005 A1:2013;EN 60950-1:2006;EN 60950-1:2006 A11:2009;EN 60950-1:2006 A1:2010;EN 60950-1:2006 A12:2011;EN 60950-1:2006 A2:2011*3;ETSI-EN 301489-34 V1.4.1;IEC 60884-1 Ed 3.2;

Información logística

  • Peso neto

    2.35 KGM

  • Peso bruto

    2.35 KGM

  • EAN producto

    8421053196946

  • Embalaje

    1

  • Alto embalaje

    365 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    90 MMT

  • Volumen embalaje

    6405750 MMQ

  • Peso neto

    2.35 KGM

  • EAN embalaje

    8421053196946
