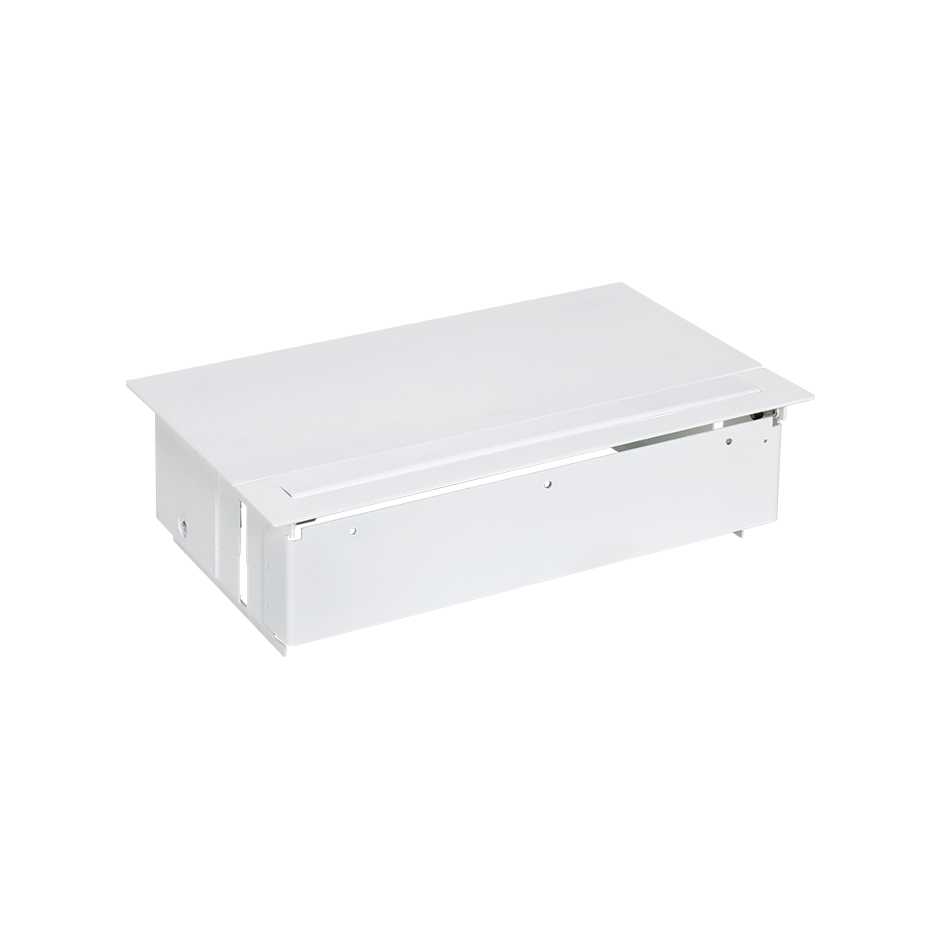

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

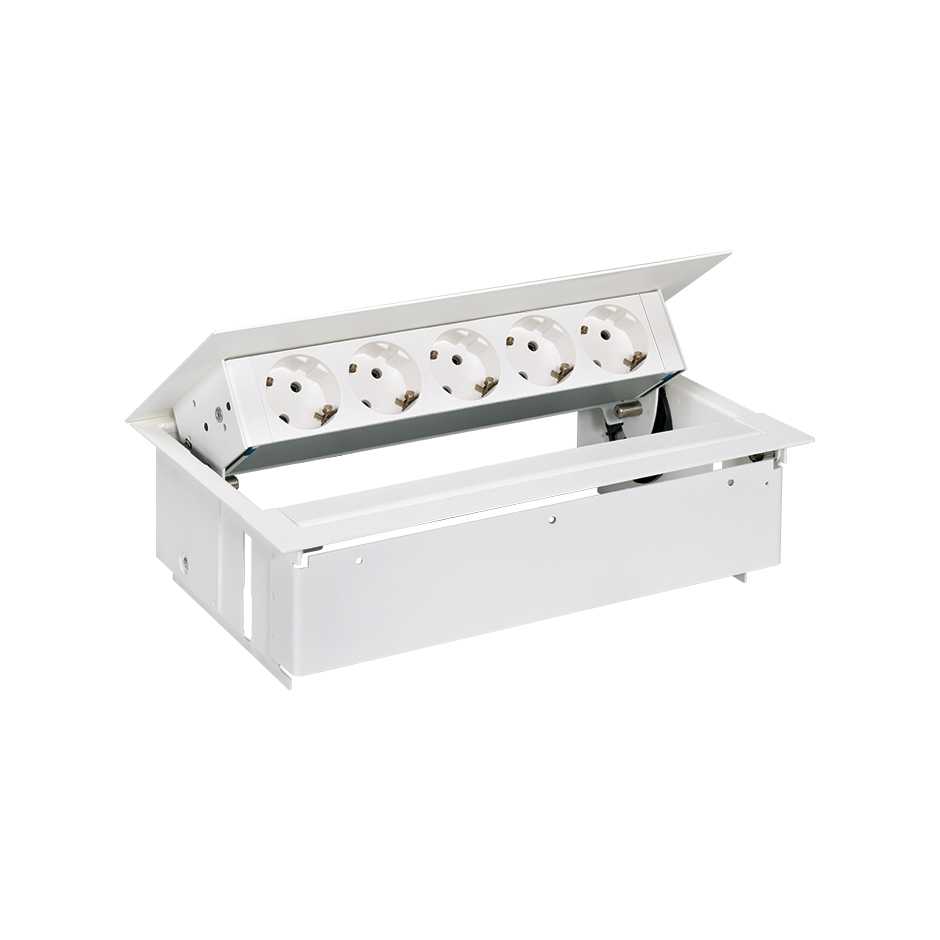

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo blanco en sala de reuniones

Aplicación kit dentro de la mesa completo blanco en sala de reuniones

Ref
45505000-130

Kit dentro de la mesa completo con tapa, aleta y 5 bases de enchufe schuko blanco Simon 400

Precio/Unidad
248,56 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

45505000-130.pdf

Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

La seguridad y duración de las instalaciones eléctricas empotradas en mobiliario son muy importantes en viviendas y empresas. El Kit dentro de la mesa completo con tapa, aleta metálica y cinco bases de enchufe schuko en color blanco de la serie Simon 400 cumple ambas. Este producto, cuyas dimensiones son 295 x 185 x 85 mm, cuenta con un conector Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm.

Con una intensidad de 16 A y un voltaje de 250 V~, su resistencia de aislamiento es de >5 MO a 500 V y su rigidez dieléctrica no necesita perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto. Su estructura contiene envolvente acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos, componentes que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos. Compatible con todas las funciones de esta gama.

Información básica
  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica
  • Mercado disponible

    CE

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de enchufes

    5 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica

  • Dimensión del hueco (mm)

    273 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    5 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    293 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con aleta metálica

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante apriete lateral de garras provistas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    2.15 KGM

  • Peso bruto

    2.15 KGM

  • EAN producto

    8421053085462

  • Embalaje

    1

  • Alto embalaje

    320 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    90 MMT

  • Volumen embalaje

    5616000 MMQ

  • Peso neto

    2.15 KGM

  • EAN embalaje

    8421053085462
