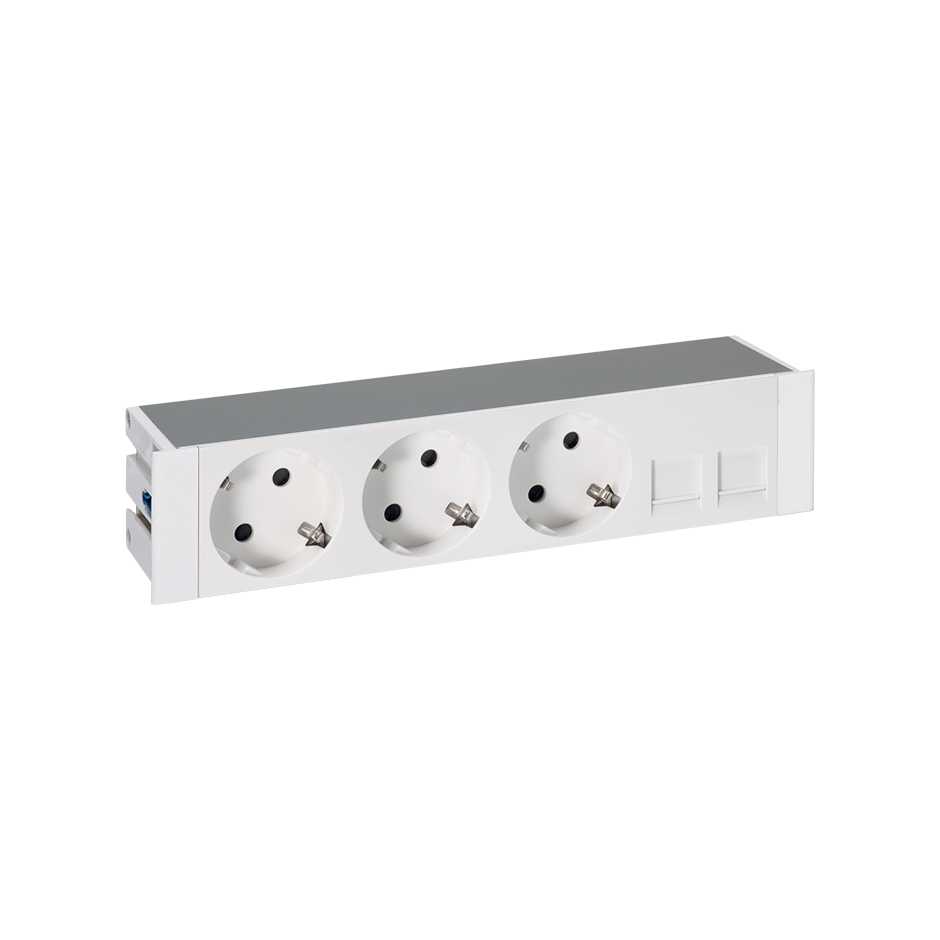

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

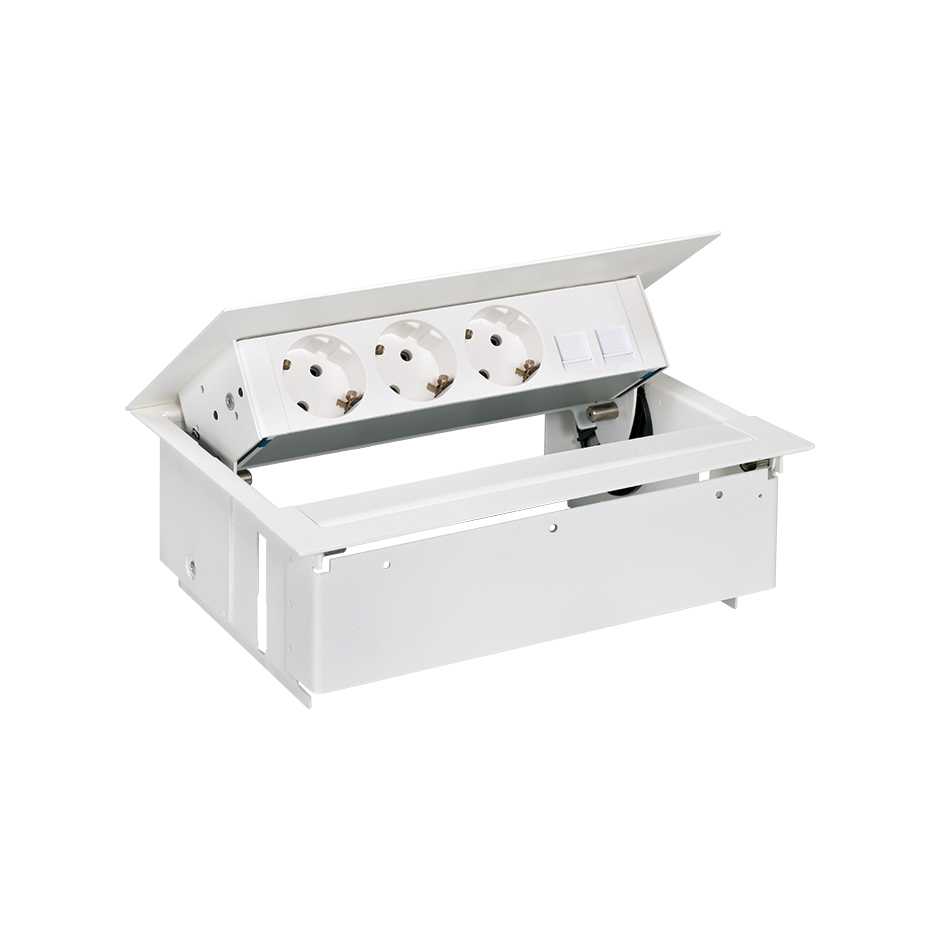

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo blanco en sala de reuniones

Aplicación kit dentro de la mesa completo blanco en sala de reuniones

Ref
45403020-130

Kit dentro de la mesa completo con tapa, aleta metálica, 3 bases de enchufe schuko y placa para 2 conectores RJ45 blanco Simon 400

Precio/Unidad
249,77 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

45403020-130.pdf

Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

Simon lleva más de un siglo ofreciendo soluciones eléctricas para todo tipo de espacios, aunando de manera eficaz el diseño, la funcionalidad y la calidad. Todo esto se ve reflejado en la serie Simon 400 a la que pertenece este kit dentro de la mesa completo con tapa y aleta, 3 schukos y una placa para 2 conectores RJ45 de color blanco.

La resistencia extra que ofrece el perfil de aluminio anodizado y su envolvente en acero pintado hacen que este producto permanezca como nuevo tras el paso de los años. Simon también se preocupa por los imprevistos que puedan surgir, creando sus tapas y sujeciones en un material que evita la propagación de la llama y la aparición de gases tóxicos en caso de incendio, este material es el termoplástico autoextinguible libre de halógenos.

Fabricado para 250 voltios y 16 amperios tiene unas medidas de 250 x 185 x 85 milímetros.

Información básica
  • Compatibilidad

    Combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 400XXXXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica
  • Mercado disponible

    CE

  • Número de ventanas RJ45

    2

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de enchufes

    3 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica

  • Dimensión del hueco (mm)

    228 x 175 mm (± 2mm)

  • Placas RJ45 a presión

    Keystone® I, II y Systimax®

  • Tipo de encaje a presión

    Keystone® I, II y Systimax®

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    4 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    248 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con aleta metálica

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante el apriete de mordazas existentes en el soporte de fijación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    1.9 KGM

  • Peso bruto

    1.9 KGM

  • EAN producto

    8421053208335

  • Embalaje

    1

  • Alto embalaje

    275 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    90 MMT

  • Volumen embalaje

    4826250 MMQ

  • Peso neto

    1.9 KGM

  • EAN embalaje

    8421053208335
