Ref
45403000-130

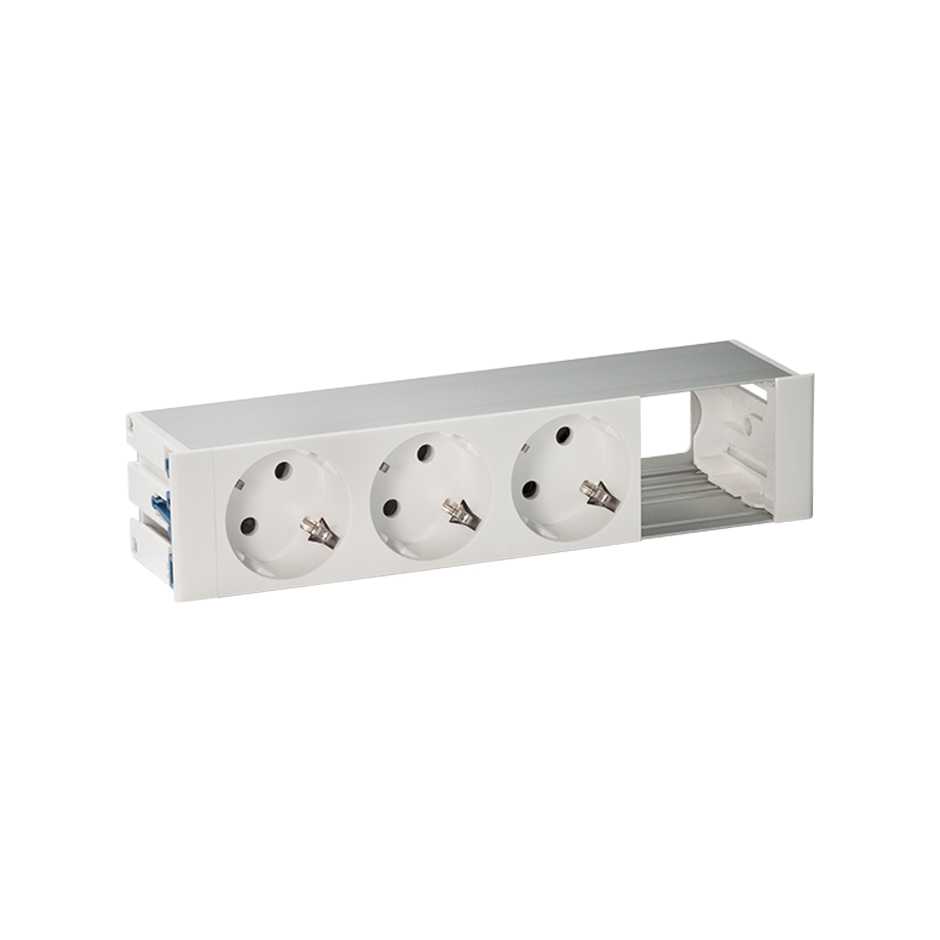

Kit dentro de la mesa personalizable con tapa y aleta, 3 schukos y 1 elemento vacío blanco Simon 400

Precio/Unidad
229,05 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

45403000-130.pdf

Manuales de instalación

  1. 991100.pdf [4MB]

Declaración de conformidad

  1. UES0150_2.pdf [399KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Vista frontal conectores VGA + mini-jack Simon 400 blanco
Ref
40000191-030
Conectores VGA + mini-jack hembra-hembra con latiguillos y placa incorporada blanco Simon 400
Vista frontal conector USB Simon 400 blanco
Ref
40001191-030
Conector USB Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400
Vista frontal placa de voz y datos plana con guardapolvo Simon 400 blanco
Ref
40000089-030
Placa de voz y datos plana con guardapolvo para 2 conectores RJ45 con clipaje Keystone® I y II blanco Simon 400
Vista frontal conectores 3xRCA audio Simon 400 blanco
Ref
40001193-030
Conectores 3xRCA hembra-hembra con latiguillos y placa incorporada blanco Simon 400
Vista frontal conector HDMI Tipo “A” Simon 400 blanco
Ref
40001194-030
Conector HDMI Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400
Vista frontal tapa ciega Simon 400 blanco
Ref
40000800-030
Tapa ciega blanco Simon 400
Información de Producto
Soporte

Información de producto

Seguridad y diseño gracias al perfil de aluminio anodizado, la envolvente de acero pintado y las tapas y sujeciones de termoplástico autoextinguible con las que está fabricado esta pieza. Estamos ante un kit dentro de la mesa personalizable con tapa y aleta, 3 schukos y 1 elemento vacío blanco de la novedosa serie Simon 400. Un producto con aleta metálica para 16 amperio y 250 voltios que se integra perfectamente gracias a su sistema de elevación manual. Una solución eficaz para los que requieren de conexiones extra de una manera rápida y eficaz.

Las dimensiones de este kit apto para empotrar son de 250 x 185 x 85 milímetros. Dispone de un conector figura Wieland® gst18i de tres polos macho aéreo con latiguillo de 22 centímetros con el que realizar la conexión. Para poder completar la instalación es necesario combinarlo con las funciones de Simon 400.

Información básica

  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica

  • Mercado disponible

    CE

  • Número de entradas traseras

    1

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    1

  • Número de enchufes

    3 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica

  • Dimensión del hueco (mm)

    228 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    4 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    248 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento

  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con aleta metálica

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (segundo norma IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Únicamente con herramienta

  • Extracción de la placa

    Únicamente con herramienta

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante apriete lateral de garras provistas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa

  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN IEC 63000:2018;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística

  • Peso neto

    1.9 KGM

  • Peso bruto

    1.9 KGM

  • EAN producto

    8421053196816

  • Embalaje

    1

  • Alto embalaje

    275 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    90 MMT

  • Volumen embalaje

    5016000 MMQ

  • Peso neto

    1.9 KGM

  • EAN embalaje

    8421053196816
