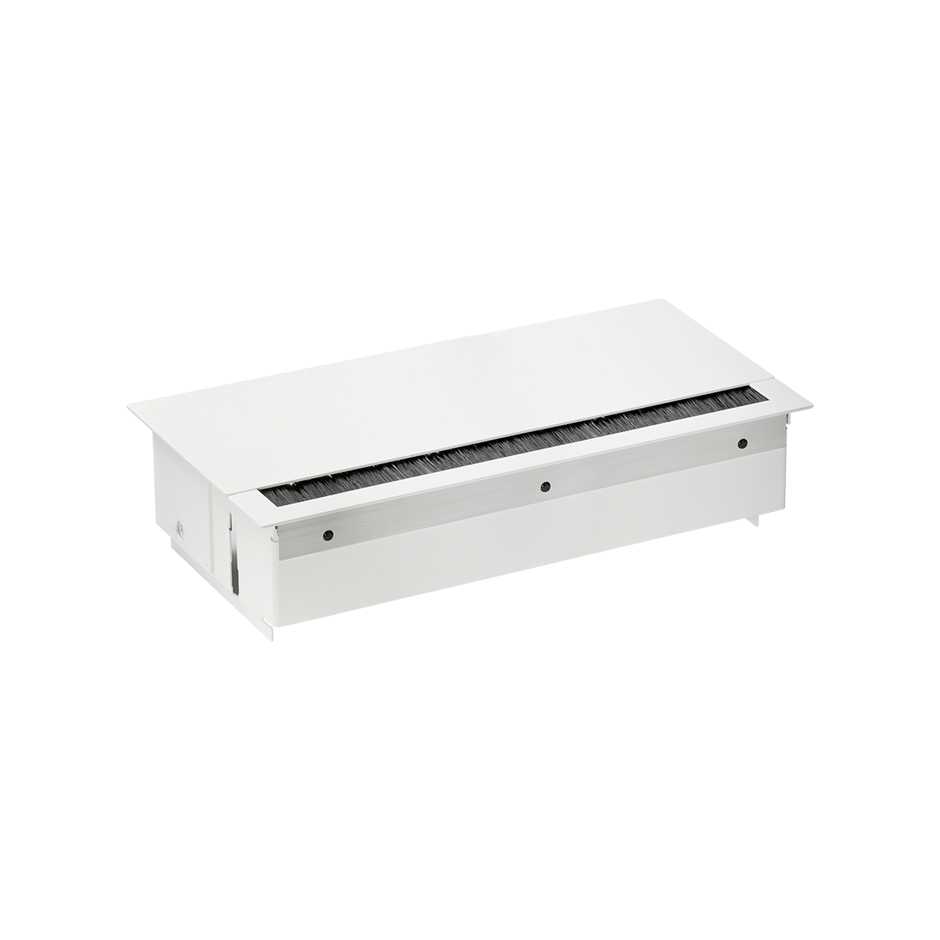

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

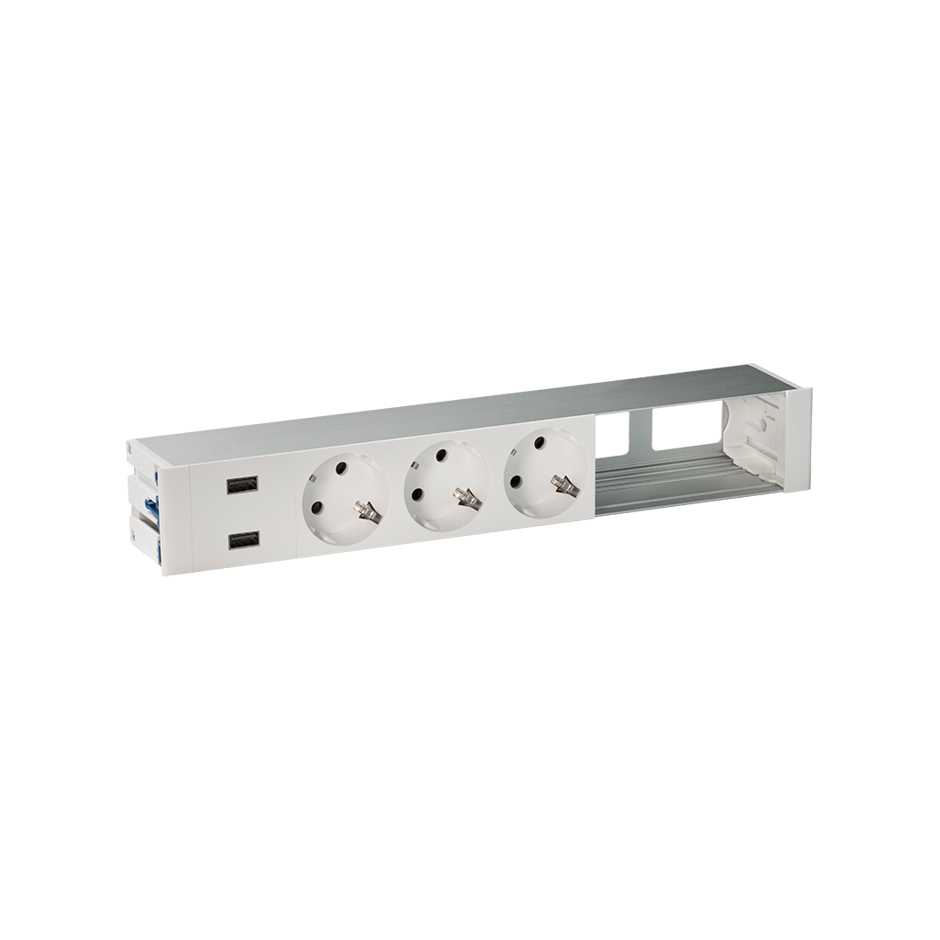

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

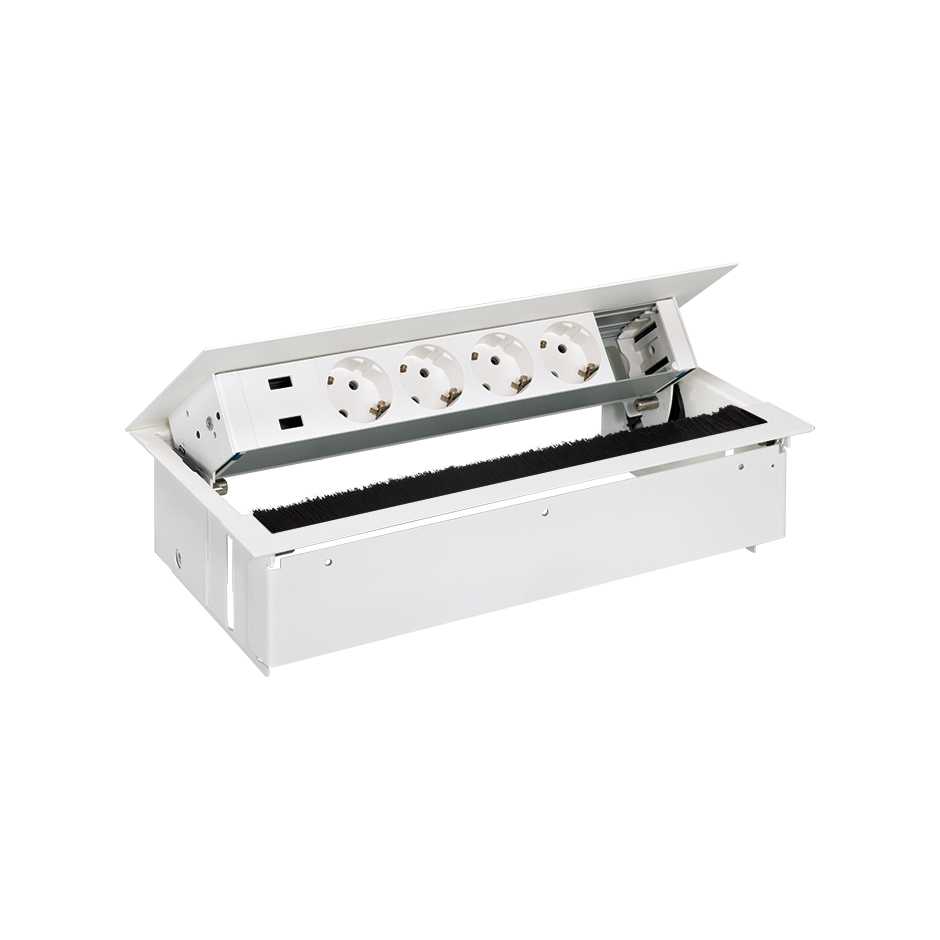

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo blanco en oficina

Aplicación kit dentro de la mesa completo blanco en oficina

Ref
44623000-130

Kit dentro de la mesa personalizable con tapa y cepillo, cargador 2xUSB, 3 schukos y 2 elementos vacíos blanco Simon 400

Precio/Unidad
256,87 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

44623000-130.pdf

Manuales de instalación
Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

Tanto los particulares en sus viviendas como los profesionales en sus empresas buscan la máxima seguridad de las instalaciones eléctricas empotradas en mobiliario. En este sentido, ambos pueden confiar en el Kit dentro de la mesa personalizable con tapa y cepillo, cargador 2xUSB, tres bases de enchufes schukos y dos elementos vacíos en color blanco de las serie Simon 400. Su estructura contiene envolvente acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos, todo un seguro en caso de incendios.

Este producto, cuyas dimensiones son 340 x 185 x 85 mm, es compatible con todas las funciones de esta gama y cuenta con un conector Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm. Con una intensidad de 16 A y un voltaje de 250 V~, su resistencia de aislamiento es de >5 MO a 500 V y su rigidez dieléctrica no necesita perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto.

Información básica
  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica
  • Mercado disponible

    CE

  • Número de entradas traseras

    2

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    2

  • Número de enchufes

    3 bases para circuito de corriente estandar

  • Número de cargadores USB

    1

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo

  • Dimensión del hueco (mm)

    318 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    6 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    338 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con cepillo

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (segundo norma IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Únicamente con herramienta

  • Extracción de la placa

    Únicamente con herramienta

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante apriete lateral de garras provistas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2014/30/UE EMC;Directiva 2011/65/UE RoHS;EN 50173-1:2011;EN IEC 63000:2018;EN 60670-1:2005;EN 60670-1:2005 A1:2013;EN 60950-1:2006;EN 60950-1:2006 A11:2009;EN 60950-1:2006 A1:2010;EN 60950-1:2006 A12:2011;EN 60950-1:2006 A2:2011*3;ETSI-EN 301489-34 V1.4.1;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    1.95 KGM

  • Peso bruto

    1.95 KGM

  • EAN producto

    8421053196724

  • Embalaje

    1

  • Alto embalaje

    365 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    95 MMT

  • Volumen embalaje

    6761625 MMQ

  • Peso neto

    1.95 KGM

  • EAN embalaje

    8421053196724
