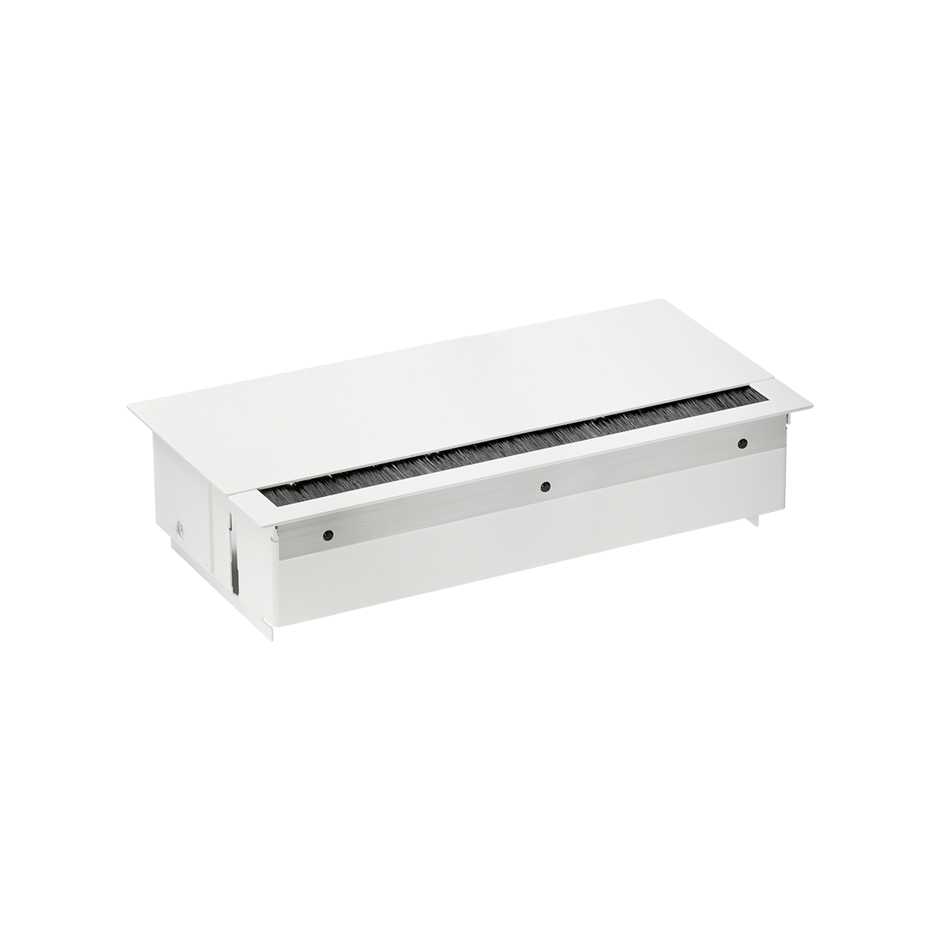

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

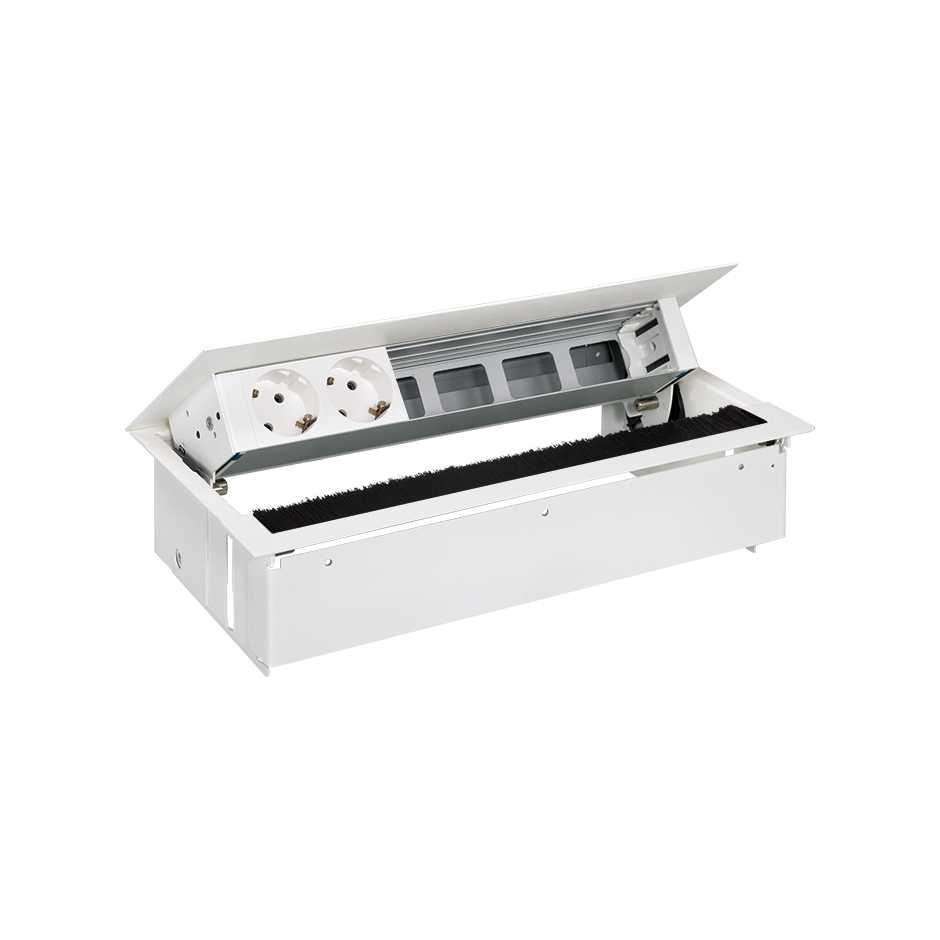

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo blanco en oficina

Aplicación kit dentro de la mesa completo blanco en oficina

Ref
44602000-130

Kit dentro de la mesa personalizable con tapa y cepillo, 2 schukos y 4 elementos vacíos blanco Simon 400

Precio/Unidad
204,49 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

44602000-130.pdf

Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

Kit dentro de la mesa, totalmente personalizable y que cuenta con tapa, cepillo, 2 Schukos y 4 elementos vacíos. Estás disponible en color blanco y pertenece a la serie Simon 400.

Sus dimensiones son de 340 x 185 x 85 mm y soporta calor de más de 70ºC.

En cuanto a su instalación se puede realizar empotrada en mobiliario y se fija a través de las garras que se suministran o bien con tornillos, a través de los agujeros disponibles.

Este kit está fabricado en acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos. Estos materiales ofrecen total seguridad ya que favorecen la no propagación de la llama (en caso de incendio) y una baja toxicidad (en caso de emisión de humos).

Para limpiarlo solo vas a necesitar utilizar un paño seco y suave y olvidarte, así, de los paños y/o limpiadores abrasivos que contengan cloro en su fórmula.

Información básica
  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

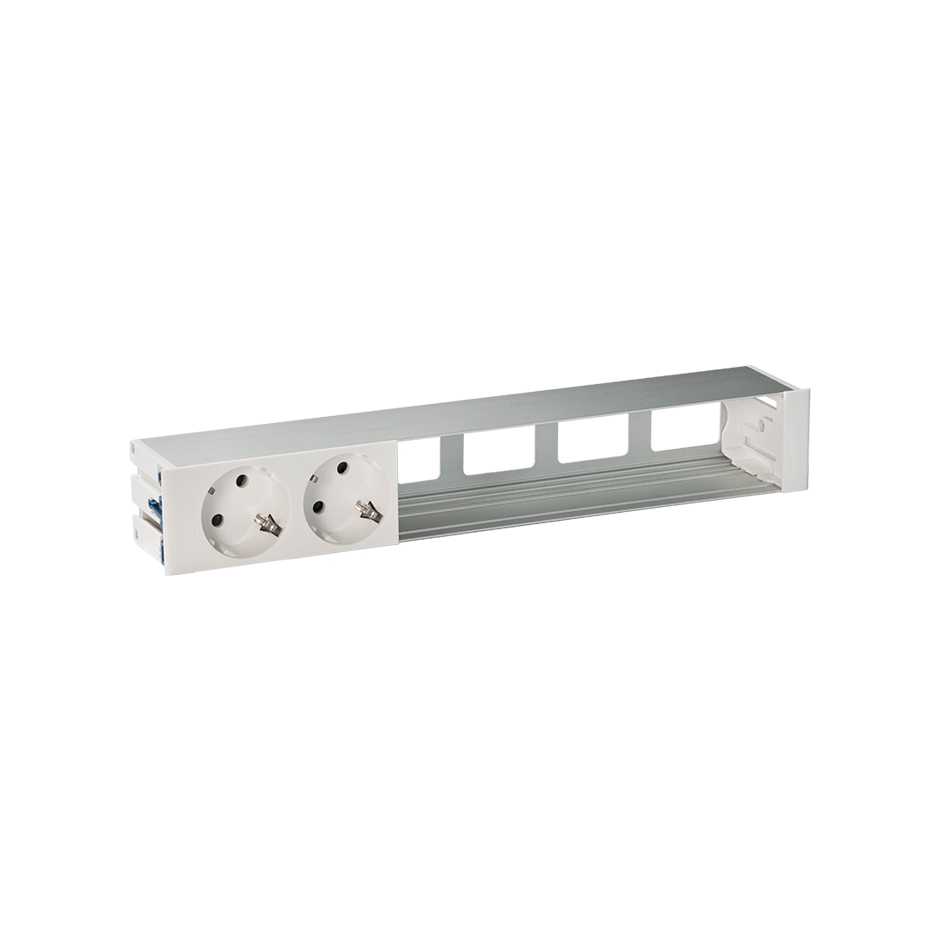

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica
  • Mercado disponible

    CE

  • Número de entradas traseras

    4

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    4

  • Número de enchufes

    2 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo

  • Dimensión del hueco (mm)

    318 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    6 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    338 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con cepillo

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante apriete lateral de garras provistas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    1.95 KGM

  • Peso bruto

    1.95 KGM

  • EAN producto

    8421053196571

  • Embalaje

    1

  • Alto embalaje

    365 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    95 MMT

  • Volumen embalaje

    6761625 MMQ

  • Peso neto

    1.95 KGM

  • EAN embalaje

    8421053196571
