Kit dentro de la mesa completo con tapa, cepillo y cargador 2xUSB, 3 schukos y placa para 2 conectores RJ45 blanco Simon 400

REFERENCIA: 44523020-130
PVR: 203,98€/unidad
Precio antes de impuesto. Tarifa vigente Nº 101
EMBALAJE: 1 Ud
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon 400
Versión:  5 elementos
Número de cargadores USB:  1
Número de bases de enchufe:  3
Número de ventanas RJ45:  2
Tipo de conector alimentación:  Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Tipo de elevación:  Manual
Acceso de cableado:  Con cepillo
Intensidad:  16 A
Voltaje:  250 V~
Número de bases:  3 bases para circuito de corriente estandar
Formato:  Schuko
Tipo clipaje:  Keystone® I, II y Systimax®
Acabado:  Blanco
Configuración del kit:  1 cargador 2xUSB (2.1A), 3 bases eléctricas para corriente standard, 2 ventanas con guardapolvo para conectores RJ45 con clipaje Keystone® I y II y 1 latiguillo eléctrico de 22 centímetros de longitud de 3x1,5 mm terminado en conector con figura tipo Wieland® gst18i de 3 polos.
Número de posiciones apertura de la tapa:  1
Protección contra entrada de polvo y pequeños objetos:  Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo
Compatibilidad:  Combinable con la gama de Cableado Eléctrico de Simon.
Contenido del embalaje:  Perfil precableado, envolvente, garras de fijación y manual de instalación.

INFORMACIÓN TÉCNICA

Dimensiones:  293 x 185 mm
Profundidad:  85 mm
Rango de actuación de garras:  Entre 20 y 40 mm
Resistencia al calor:  +70°C (según norma IEC 60670)
Extinguible:  +650°C (según norma IEC 60670)
Resistencia al aislamiento:  >5 MΩ a 500 V
Rigidez dieléctrica:  Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Grado IP:  IP30
RAL:  9016
Material de fabricación:  Envolvente acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para empotrar en mobiliario.
Posibilidades de fijación:  Mediante colocación de garras suministradas o a través de tornillería por los agujeros habiltados
Tipo de fijación:  Mediante el apriete de mordazas existentes en el soporte de fijación.
Fijación sin accesorios:  El producto se suministra con todo el material necesario para su instalación.
Orientación de apertura:  A 45°
Extracción de la placa:  Únicamente con herramienta
Extracción del marco:  Únicamente con herramienta
Cota de hueco:  273 x 175 mm (± 2mm)
Intervalo de temperatura durante la instalación:  -5 a +60° C
Temperatura máxima durante la construcción de la obra:  +60°C
Mantenimiento:  Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

DATOS LOGÍSTICOS

Disponible en caja expositora:
Cantidad de embalaje:  1
Alto:  275.000
Ancho:  195.000
Profundo:  90.000
Unidad medida de la caja:  MM
Volumen de la caja:  4826250.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  1.950
Peso bruto de la caja:  0.000
Unidad peso de la caja:  KGM
Código EAN:  8421053208243
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA

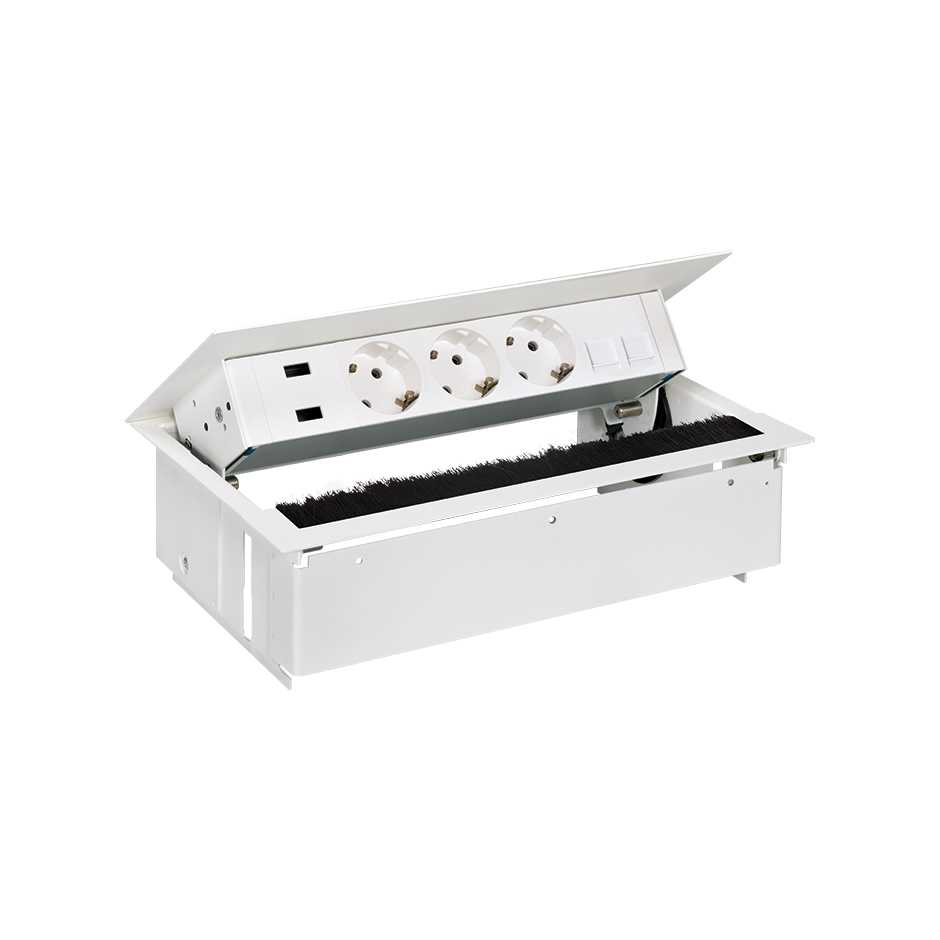

44523020-130-kit-dentro-mesa-completo-tapa-cepillo-cargador-2xusb-3-bases-enchufe-schuko-placa-2-conectores-rj45-blanco-simon-400-solucion-completa_2.jpg

Esta imagen representa la solución combinada de ambos elementos.

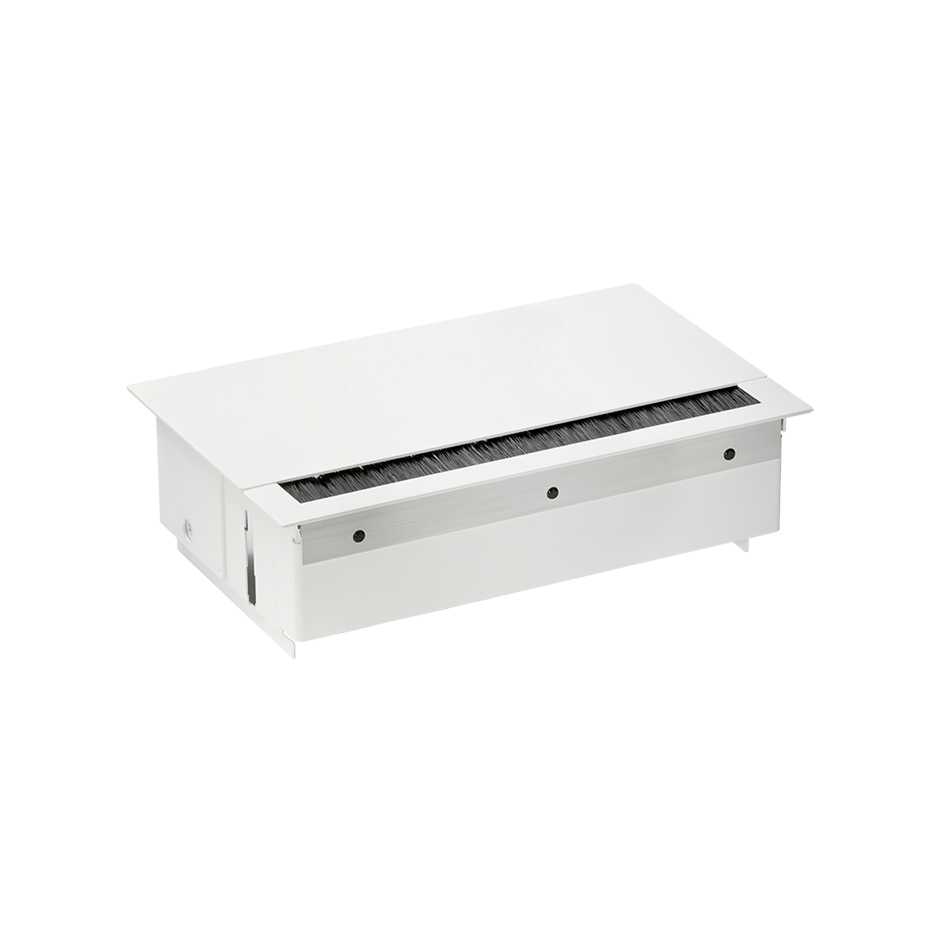

44523020-130-kit-dentro-mesa-completo-tapa-cepillo-cargador-2xusb-3-bases-enchufe-schuko-placa-2-conectores-rj45-blanco-simon-400-frontal_16_4.jpg

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

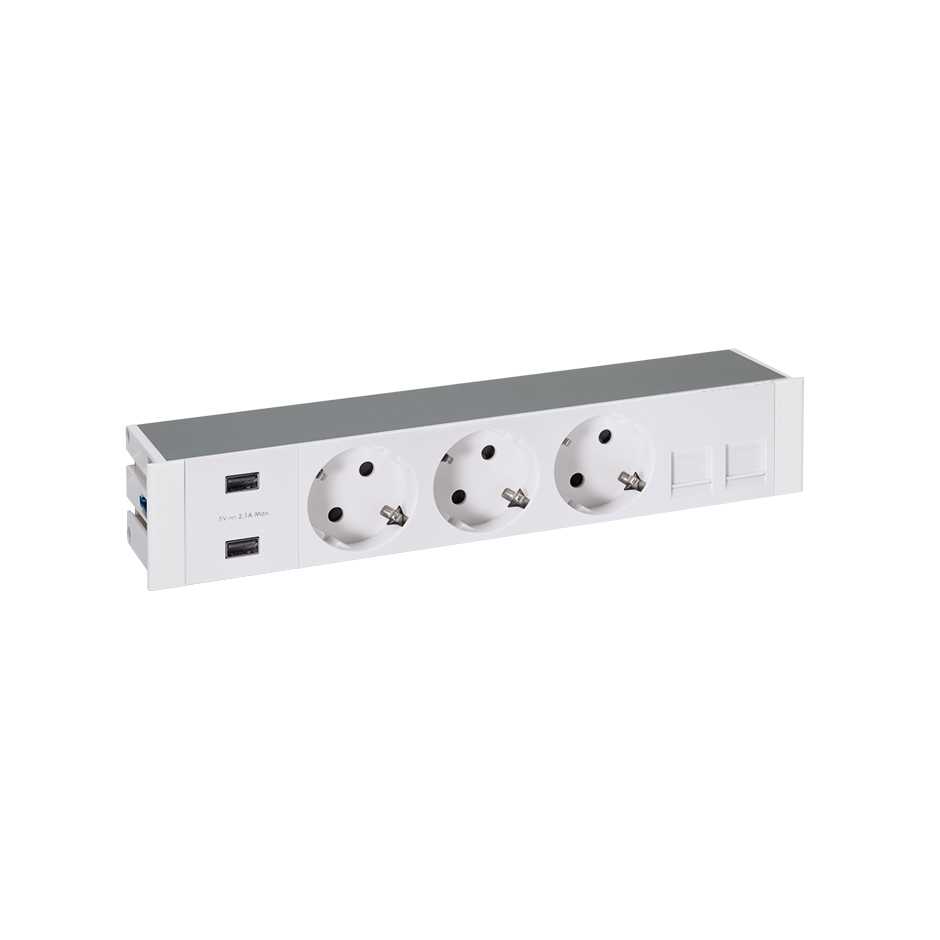

44523020-130-kit-dentro-mesa-completo-tapa-cepillo-cargador-2xusb-3-bases-enchufe-schuko-placa-2-conectores-rj45-blanco-simon-400-trasera_15_2.jpg

Esta imagen representa la solución combinada de diferentes referencias

44523020-130-kit-dentro-mesa-completo-tapa-cepillo-cargador-2xusb-3-bases-enchufe-schuko-placa-2-conectores-rj45-blanco-simon-400-solucion-completa_2.jpg
44523020-130-kit-dentro-mesa-completo-tapa-cepillo-cargador-2xusb-3-bases-enchufe-schuko-placa-2-conectores-rj45-blanco-simon-400-frontal_16_4.jpg
44523020-130-kit-dentro-mesa-completo-tapa-cepillo-cargador-2xusb-3-bases-enchufe-schuko-placa-2-conectores-rj45-blanco-simon-400-trasera_15_2.jpg

MANUAL DE INSTALACIÓN

Instalación Simon 400 dentro de la mesa
