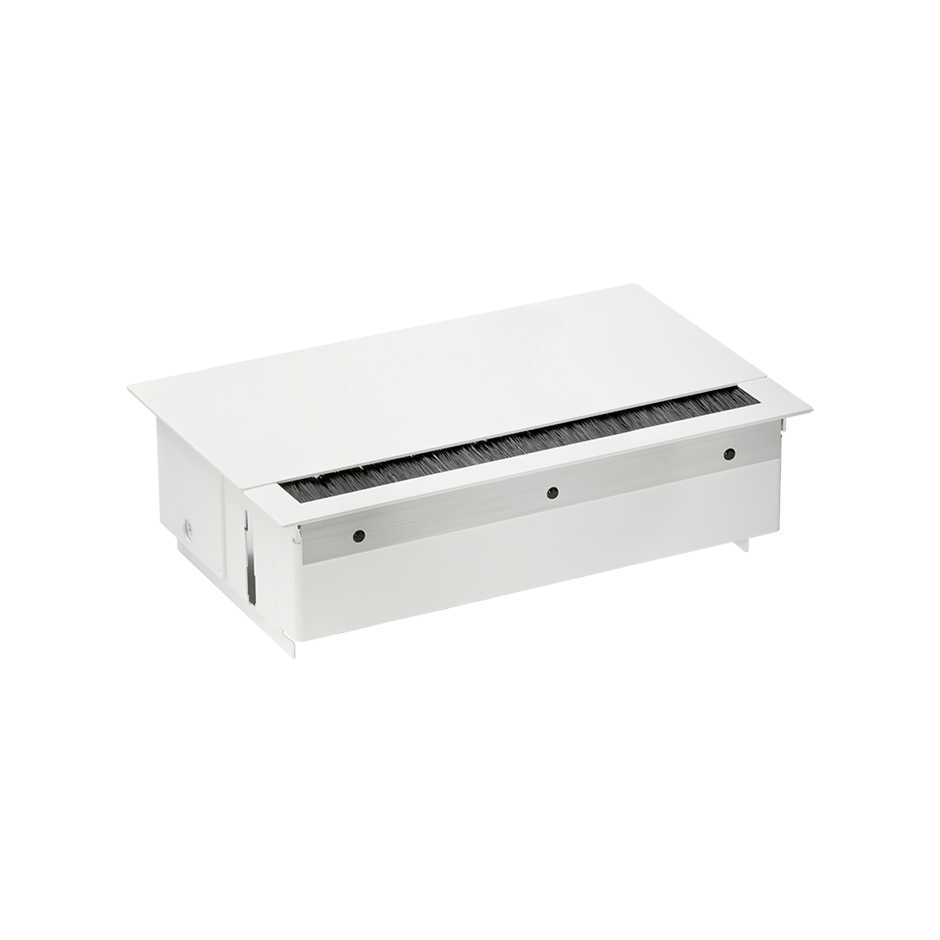

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

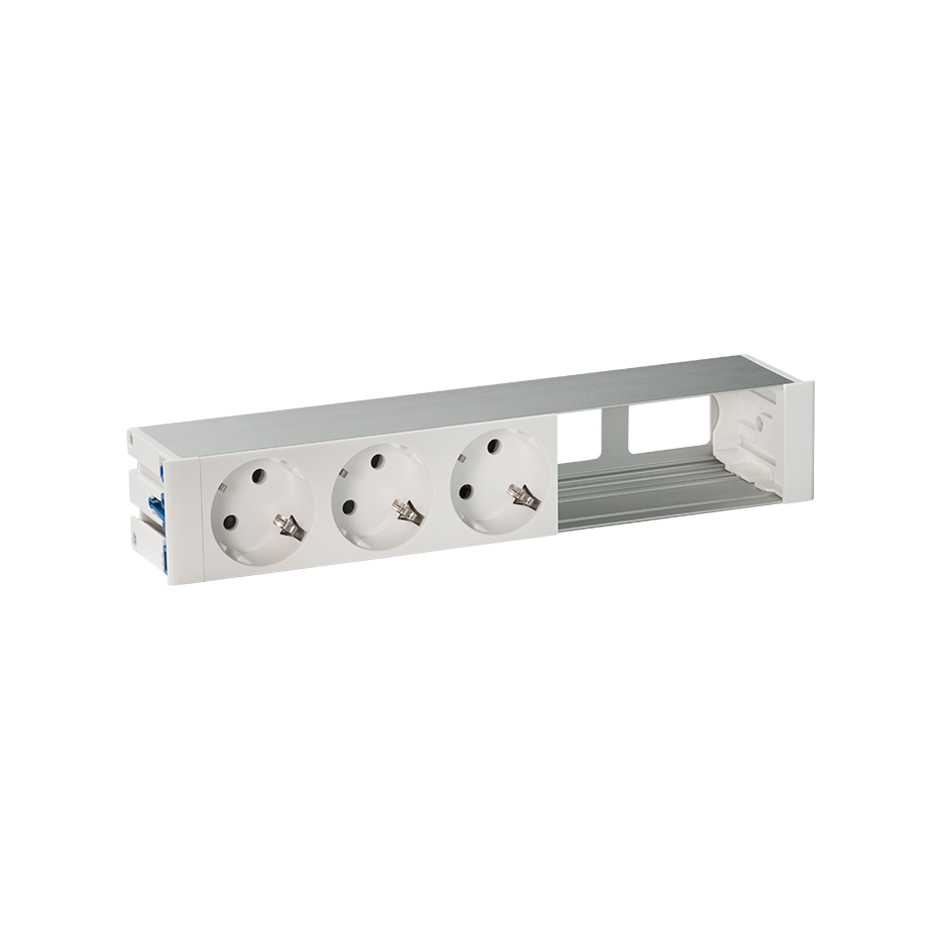

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

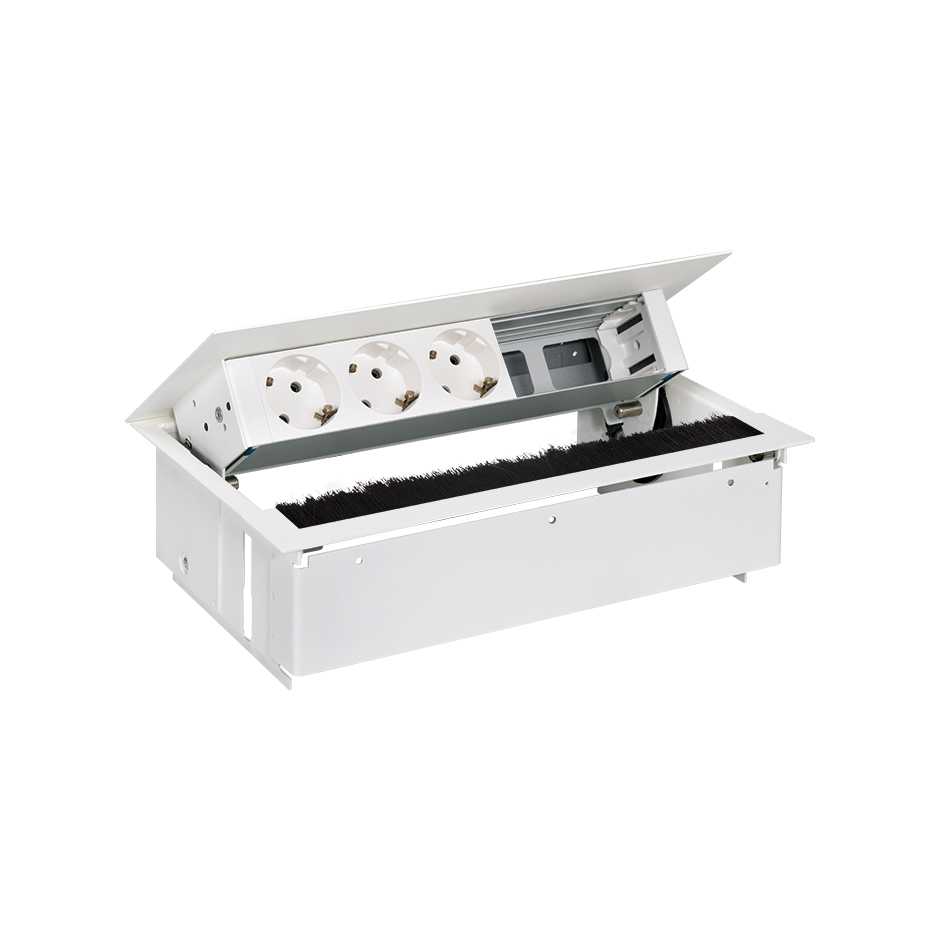

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo blanco en oficina

Aplicación kit dentro de la mesa completo blanco en oficina

Ref
44503000-130

Kit dentro de la mesa personalizable con tapa y cepillo, 3 schukos y 2 elementos vacíos blanco Simon 400

Precio/Unidad
199,30 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

44503000-130.pdf

Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

Kit dentro de la mesa personalizable, en color blanco, de la serie Simon 400 y que cuenta con tapa y cepillo, 3 bases para enchufe de tipo Schuko y 2 elementos vacíos.

Sus dimensiones son de 295 x 185 x 85 mm y presenta una intensidad de 16A y funciona con un voltaje de 250V.

Se puede instalar empotrado en mobiliario y, para su fijación, se pueden utilizar las garras que incorpora el kit o a través de los tornillos, en los agujeros disponibles. Para completar la instalación, deberás combinarlo con las funciones de Simon 400 (referencias 4000XXX-03X).

Está fabricado el envolvente en acero pintado, el perfil en aluminio anodizado y las tapas y sujeciones están fabricadas en termoplástico autoextinguible y libre de halógenos, que favorece un bajo nivel de toxicidad (en caso de emisión de humos) y la no propagación de las llamas (en caso de incendio).

Para limpiar este kit, solo necesitarás pasarle un paño suave y seco y olvidarte de los paños y limpiadores abrasivos que contengan cloro en su fórmula.

Información básica
  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, envolvente, garras de fijación y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

Información técnica
  • Mercado disponible

    CE

  • Número de entradas traseras

    2

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    2

  • Número de enchufes

    3 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo

  • Dimensión del hueco (mm)

    273 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    5 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    85 mm

  • Dimensiones (mm)

    293 x 185 x 85

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Acceso al cableado

    Con cepillo

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45°

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante apriete lateral de garras provistas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    1.8 KGM

  • Peso bruto

    1.8 KGM

  • EAN producto

    8421053196427

  • Embalaje

    1

  • Alto embalaje

    320 MMT

  • Ancho embalaje

    195 MMT

  • Profundo embalaje

    95 MMT

  • Volumen embalaje

    5928000 MMQ

  • Peso neto

    1.8 KGM

  • EAN embalaje

    8421053196427
