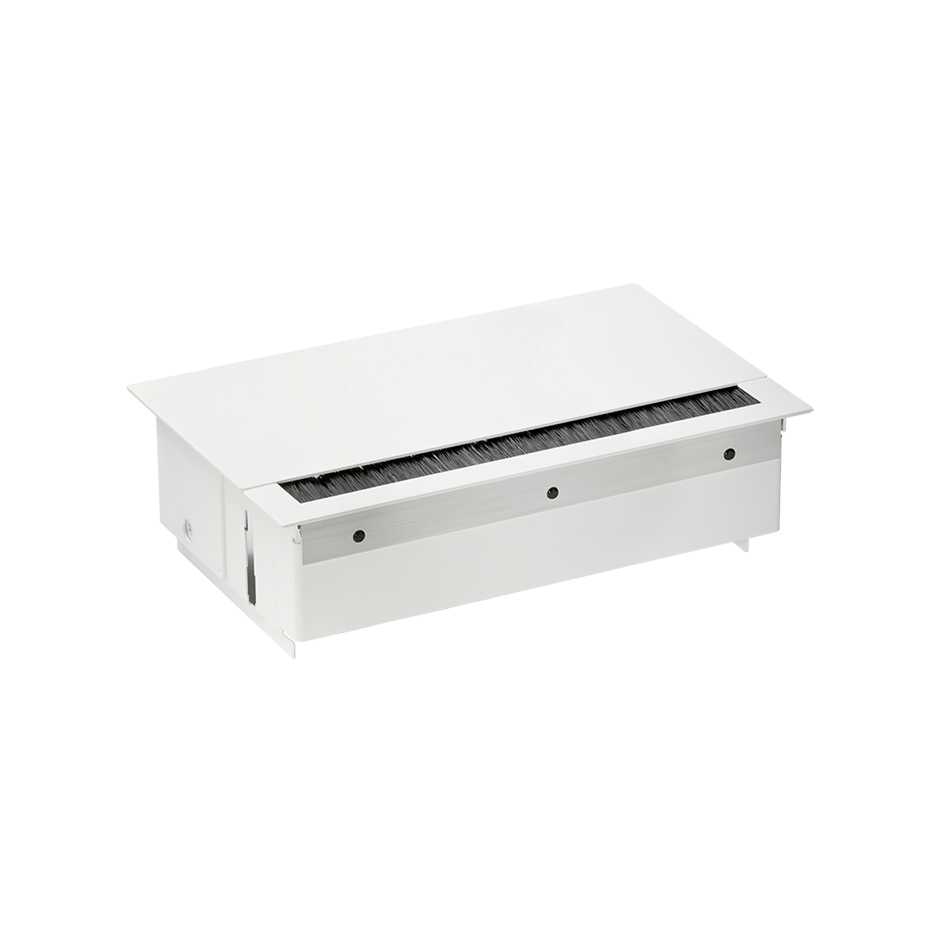

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) blanco

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Esta imagen representa la solución combinada de diferentes referencias

Aplicación kit dentro de la mesa completo blanco en oficina

Ref

44502220-130

Kit dentro de la mesa completo con tapa, cepillo y 2 bases de enchufe schuko, 2 bases SAI y placa para 2 conectores RJ45 blanco Simon 400

Precio/Unidad

237,82 €

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

44502220-130.pdf

Manuales de instalación

991100.pdf [4MB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Serie

Simon 400

Series compatibles

Simon 400

Información de Producto

Soporte

Información de producto

Una pieza creada para empotar dentro de la mesa y poder acceder a ella de una manera sencilla gracias a su sistema de elevación manual. Estamos ante un kit completo con tapa y cepillo, para 2 enchufes schukos, 2 enchufes SAI y una placa para 2 conectores RJ45, fabricado en metal tiene un acabado en color blanco y pertenece a la serie Simon 400. Para un voltaje de 250 voltios y una intensidad de 16 amperios dispone de un conector figura Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm y sus medidas son de 295 x185 x85 milímetros.

Esta pieza destaca por su resistencia a los golpes gracias a su envolvente de acero pintado, su perfil de aluminio anodizado. Otra característica fundamental es su resistencia a los incendios, gracias a sus tapas y sujeciones en termoplástico autoextinguible y libre de halógenos evitará la propagación de la llama y la creación de humos tóxicos.

Información básica

Compatibilidad

Combinable con la gama de Cableado Eléctrico de Simon.
Observaciones

Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 400XXXXX-03X).
Acabado

Blanco
Material

Metal
Contenido del embalaje

Perfil precableado, envolvente, garras de fijación y manual de instalación.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa

Información técnica

Mercado disponible

CE
Número de ventanas RJ45

2
Número de tomas de corriente SAI/UPS

2
RAL

9016
Fuerza dieléctrica

Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato

Schuko
Resistencia al calor (ºC)

+70°C (según norma IEC 60670)
Resistencia del aislamiento (V-MΩ)

>5 MΩ a 500 V
Intensidad (A)

16 A
IP

IP30
Temperatura máxima de trabajo (ºC)

+60°C
Número de enchufes

2 bases para circuito de corriente estandar y 2 bases para circuito de corriente estabilizada (SAI)
Protección contra polvo y pequeños objetos

Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo
Dimensión del hueco (mm)

273 x 175 mm (± 2mm)
Placas RJ45 a presión

Keystone® I, II y Systimax®
Tipo de encaje a presión

Keystone® I, II y Systimax®
Rango de temperatura durante la instalación (ºC)

-5 a +60° C
Tipo de conector de alimentación

Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Versión

5 elementos
Voltaje (V~)

250 V~
Profundidad (mm)

85 mm
Dimensiones (mm)

293 x 185 x 85
Descripción Vídeo

Instalación Simon 400 dentro de la mesa
Instalación de vídeo
Ver video

Instalación y mantenimiento

Número de posiciones de apertura de la tapa

1
Acceso al cableado

Con cepillo
Alcance de la garra (mm)

Entre 20 y 40 mm
Extinción (ºC)

+70 ºC (segundo norma IEC 60670)
Tipo de instalación

Apto para empotrar en mobiliario.
Orientación de la apertura

A 45°
Desmontaje del marco

Únicamente con herramienta
Posibilidades de fijación

Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis
Fijación sin accesorios

Se suministra con todo el material necesario para su instalación.
Tipo de fijación

Mediante el apriete de mordazas existentes en el soporte de fijación.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa
Instalación de vídeo
Ver video
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
