Simon 400

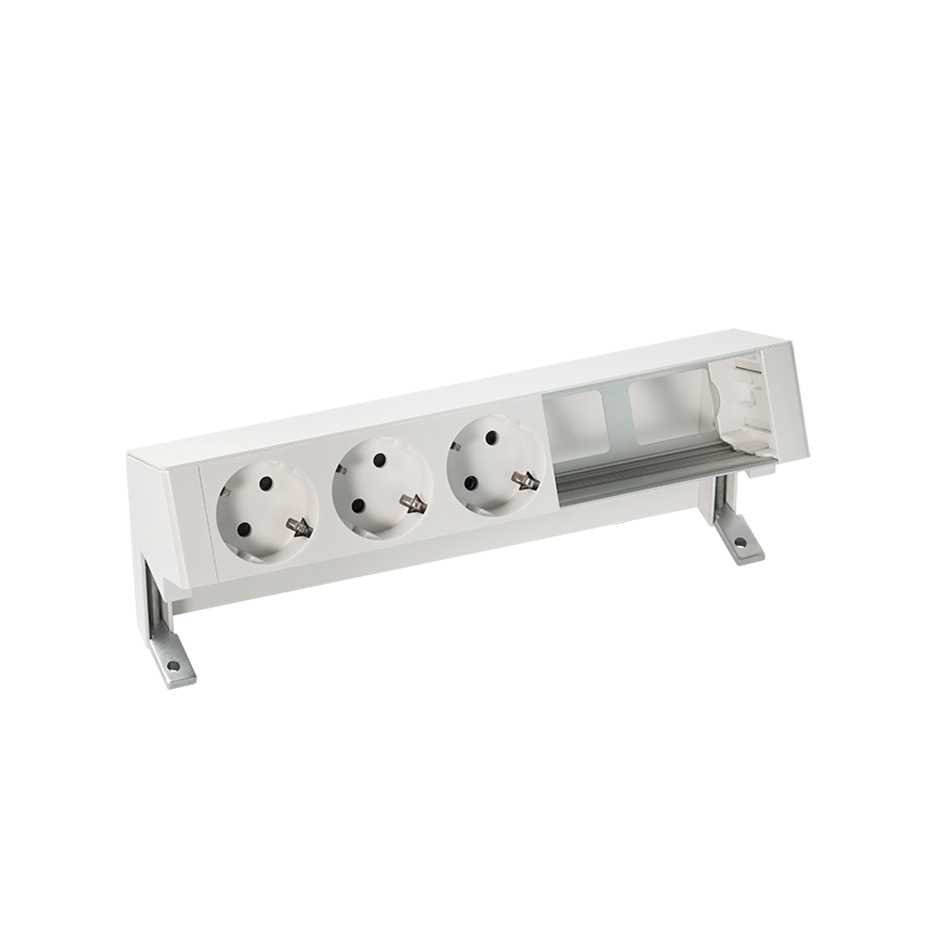

Con el kit de sobre mesa personalizable de Simon 400, podrá adecuar el espacio a sus necesidades, gracias a un diseño de líneas sencillas y de acabados en blanco que se adaptan a todo tipo de espacios, a la vez que maximiza las funcionalidades en zonas de trabajo. Ideal para espacios tipo coworking o salas de reuniones, este kit consta de 3 bases de enchufe Schuko y 2 elementos vacíos para que seleccione la función más acorde a sus necesidades.
Diseñado para instalación empotrada sobre mobiliario, se conecta a figura Wieland gst 18i y es compatible con tensión de alimentación de 250 Voltios y 16 Amperios de intensidad. Además, tiene una resistencia de aislamiento de >5 MO a 500 V y su rigidez dieléctrica es de 2000 V a 50 Hz/minuto.
Con perfil de aluminio anodizado y tapas y sujeciones de termoplástico autoextinguible y libre de halógenos, protege la estancia en caso de incendio ya que evita la propagación de llama y toxicidad por humo.
Compatibilidad
Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.
Observaciones
Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).
Acabado
Blanco
Material
Metal
Contenido del embalaje
Perfil precableado, soportes de sobre mesa, tapa posterior embellecedora y manual de instalación.
Descripción Vídeo
Instalación Simon 400 sobre la mesa
Mercado disponible
CE
Número de entradas traseras
2
RAL
9016
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato
Schuko
Resistencia al calor (ºC)
+70°C (según norma IEC 60670)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
Intensidad (A)
16 A
IP
IP30
Temperatura máxima de trabajo (ºC)
+60°C
Número de elementos posibles
2
Número de enchufes
3 bases para circuito de corriente estandar
Rango de temperatura durante la instalación (ºC)
-5 a +60° C
Tipo de conector de alimentación
Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Versión
5 elementos
Voltaje (V~)
250 V~
Profundidad (mm)
80 mm
Dimensiones (mm)
250 x 120 x 80
Descripción Vídeo
Instalación Simon 400 sobre la mesa
Instalación de vídeo
Ver videoAlcance de la garra (mm)
Entre 16 y 40 mm
Extinción (ºC)
+70 ºC (segundo norma IEC 60670)
Tipo de instalación
Apto para fijar sobre mobiliario.
Extracción de la placa
Únicamente con herramienta
Posibilidades de fijación
Através de grampos incluídos nos suportes de fixação
Fijación sin accesorios
Se suministra con todo el material necesario para su instalación.
Tipo de fijación
Apretando las abrazaderas existentes en el soporte de fijación.
Descripción Vídeo
Instalación Simon 400 sobre la mesa
Instalación de vídeo
Ver videoMantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN IEC 63000:2018;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;
Peso neto
0.8 KGM
Peso bruto
0.8 KGM
EAN producto
8421053195833
Embalaje
1
Alto embalaje
285 MMT
Ancho embalaje
125 MMT
Profundo embalaje
95 MMT
Volumen embalaje
3384375 MMQ
Peso neto
0.8 KGM
EAN embalaje
8421053195833
