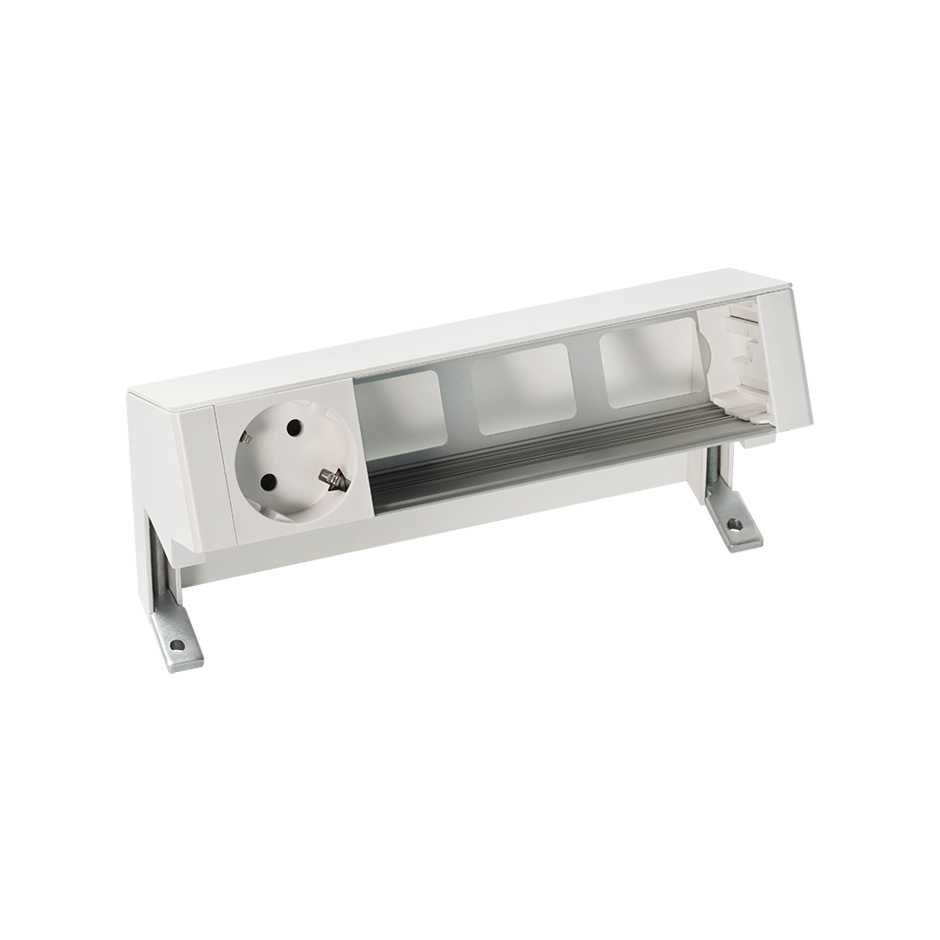

Vista oblicua kit de sobre mesa Simon 400 blanco

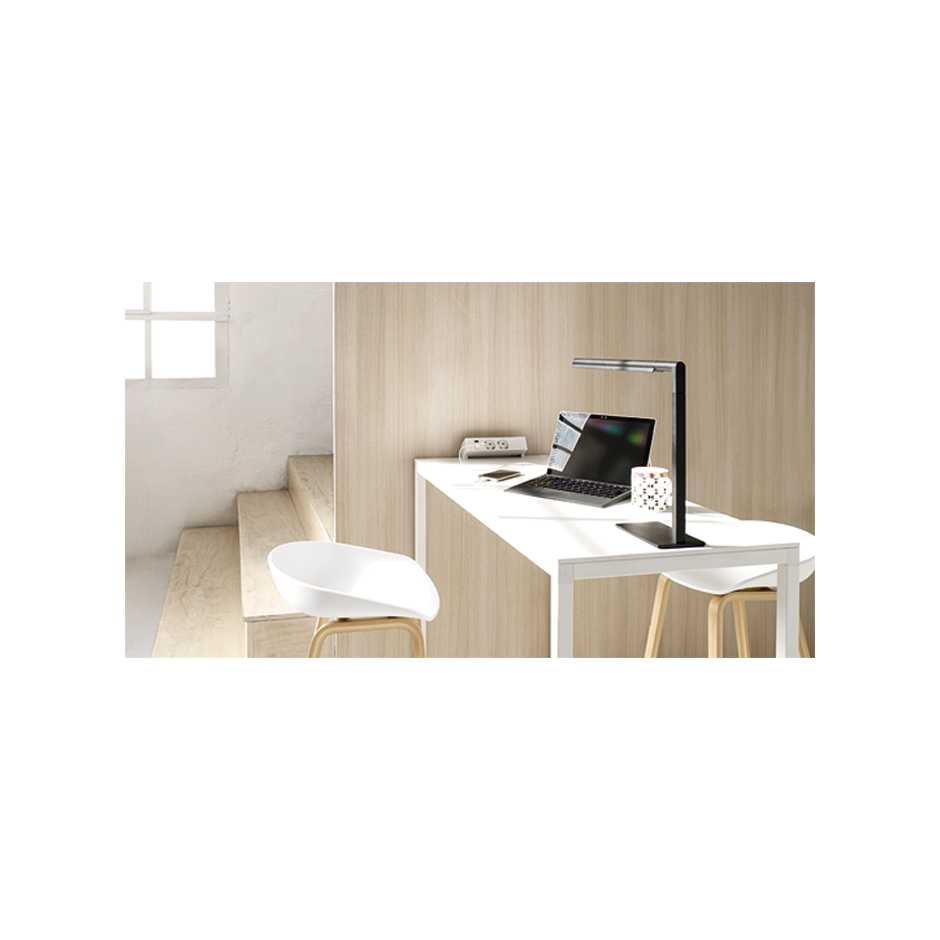

Aplicación kit de sobre mesa completo blanco en despacho

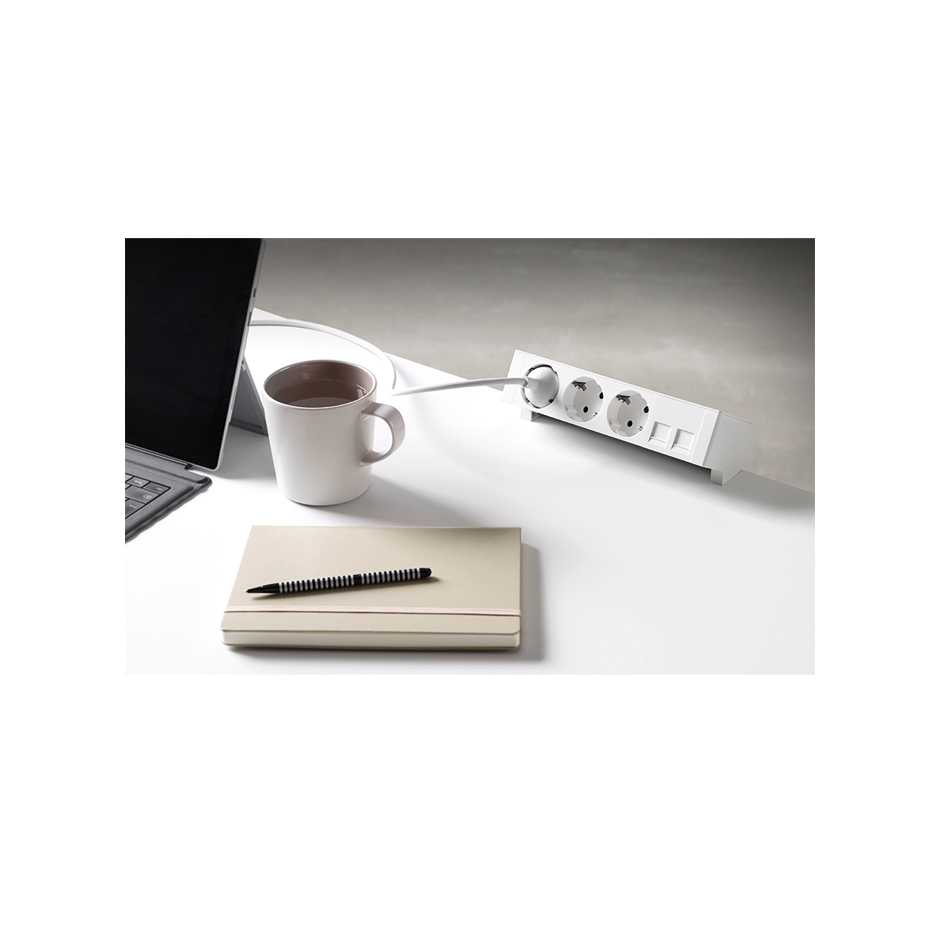

Aplicación kit de sobre mesa completo blanco en despacho

Ref
42401000-130

Kit personalizable con 1 base de enchufe schuko y 3 elementos vacíos blanco S400 Top

Precio/Unidad
75,26 €
Embalaje
1 Unidad

Descargas disponibles

Manuales de instalación
Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Con 1 base de enchufe Schuko y 3 elementos vacíos, el kit de sobre mesa personalizable de Simon 400 Top, unifica en un mismo mecanismo sus dispositivos eléctricos y de conexión, optimizando el espacio y ganando en funcionalidad. Con un diseño de tamaño compacto y acabados en un intenso tono blanco, el kit se integra en todo tipo de espacios, aportando un estilo actual de toques minimalistas.

Con una instalación diseñada para ser empotrada sobre mobiliario, no necesita de herramientas adicionales ya que se realiza mediante mordazas ya incorporadas.

Conectado a figura Wieland gst 18i, es compatible con 250 Voltios de tensión y 16 Amperios de intensidad; además, tiene una resistencia de aislamiento de >5 MO a 500 V, y 2000 V a 50 Hz/minuto de rigidez dieléctrica.

Fabricado con aluminio anodizado y termoplástico autoextinguible y libre de halógenos, previene de la propagación de llama y toxicidad por humo, en caso de incendio.

Información básica
  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Blanco

  • Material

    Metal

  • Contenido del embalaje

    Perfil precableado, soportes de sobre mesa, tapa posterior embellecedora y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 sobre la mesa

Información técnica
  • Mercado disponible

    CE

  • Número de entradas traseras

    3

  • RAL

    9016

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    3

  • Número de enchufes

    1 base para circuito de corriente estandar

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    4 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    80

  • Dimensiones (mm)

    205 x 120 x 80

  • Descripción Vídeo

    Instalación Simon 400 sobre la mesa

Instalación y mantenimiento
  • Alcance de la garra (mm)

    Entre 16 y 40 mm

  • Extinción (ºC)

    +70 ºC (segundo norma IEC 60670)

  • Tipo de instalación

    Apto para fijar sobre mobiliario.

  • Extracción de la placa

    Únicamente con herramienta

  • Posibilidades de fijación

    Mediante grampos incluidos en los soportes de fijación

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Apretando las abrazaderas existentes en el soporte de fijación.

  • Descripción Vídeo

    Instalación Simon 400 sobre la mesa

  • Vídeo de instalación

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Dir. 2014/35/UE LVD | Dir. 2011/65/UE RoHS + post. mod. | EN IEC 60670-1:2021 | EN IEC 60670-1:2021 A11:2021 | EN IEC 63000:2018 | IEC 60884-1 Ed 3.2 | IEC 60884-1 Ed 4.0 | UNE 20315-1-1:2017 | UNE 20315-1-2:2017

Información logística
  • Peso neto

    0.82KGM

  • Peso bruto

    0.82KGM

  • EAN producto

    8421053195598

  • Embalaje

    1

  • Alto embalaje

    240MMT

  • Ancho embalaje

    125MMT

  • Profundo embalaje

    95MMT

  • Volumen embalaje

    2850000MMQ

  • Peso neto

    0.82KGM

  • Peso bruto

    0KGM

  • EAN embalaje

    8421053195598
