Series de mecanismos
Simon 400

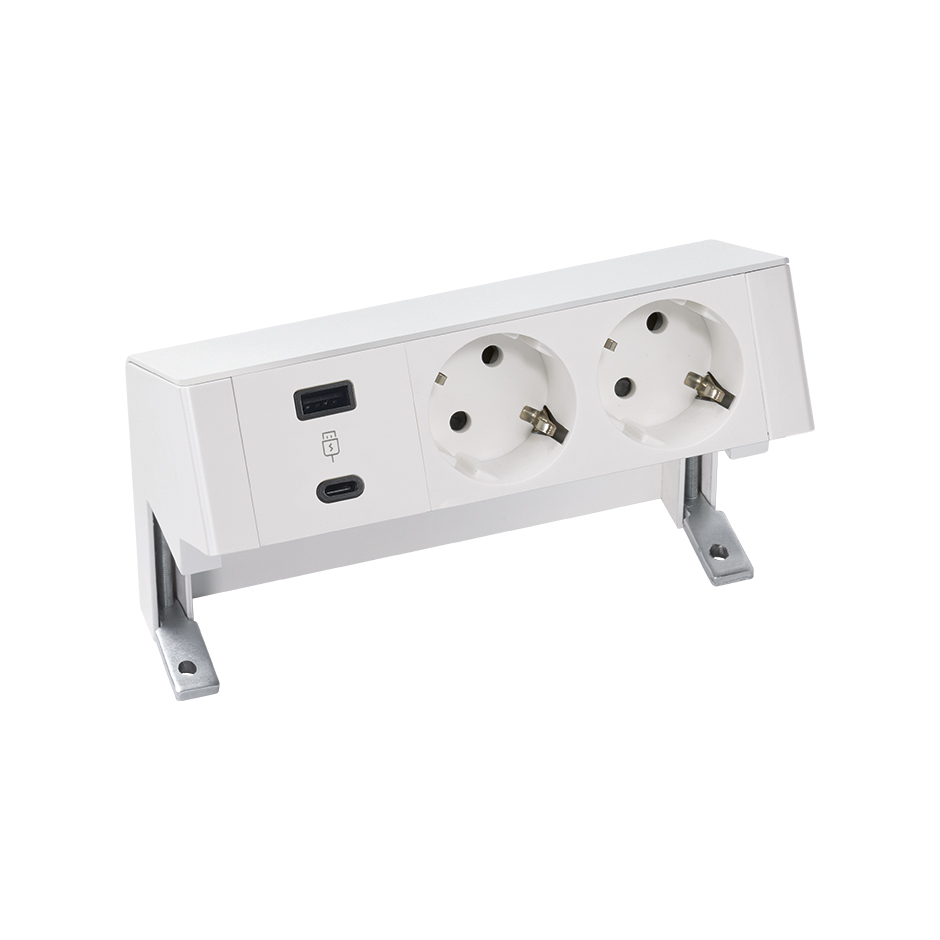

Simon ofrece un producto pensado para esos espacios de trabajo que requieren de todas las conexiones en un mismo lugar. Dentro de la serie 400 encontramos este kit de sobre mesa completo con cargador USB A+C y 2 bases de schukos en color blanco. Un producto vanguardista con un acabado en blanco, la tapa embellecedora es de acero pintado con un perfil de aluminio anodizado muy resistente a los golpes. Simon ofrece una seguridad extra en el improbable caso de combustión, sus tapas y sujeciones evitan que se propague la llama ya que están fabricados en termoplástico autoextinguible. Un producto creado para intensidades de 16 amperios y un voltaje de 250 voltios.
Compatibilidad
Sistema de conexión flexible
Acabado
Blanco
Material
Metal
Contenido del embalaje
Perfil precableado, soportes de sobre mesa, tapa posterior embellecedora y manual de instalación.
Descripción Vídeo
Instalación Simon 400 dentro de la mesa
Mercado disponible
CE
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Inmunidad electromagnética para cableado VDM
Asegurada mediante la instalación del tabique metálico en los alojamientos habilitados en la caja para tal fin.
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
IP
IP30
Temperatura máxima de trabajo (ºC)
+90º C
Número de enchufes
2 bases para circuito de corriente estandar
Tipo de placa
Flat
Alimentación (V~)
230 V~/50 Hz
Rango de temperatura durante la instalación (ºC)
-5 a +60º C
Tipo de conector de alimentación
Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Versión
3 elementos
Voltaje (V~)
250 V~
Profundidad (mm)
85
Dimensiones (mm)
160 x 120 x 80
Descripción Vídeo
Instalación Simon 400 dentro de la mesa
Instalación de vídeo
Ver videoAcceso al cableado
Con cepillo
Alcance de la garra (mm)
Entre 16 y 40 mm
Extinción (ºC)
+70 ºC (segundo norma IEC 60670)
Sentido de instalación
Vertical
Tipo de instalación
Apto para fijar sobre mobiliario.
Desmontaje del marco
Únicamente con herramienta
Extracción de la placa
Únicamente con herramienta
Fijación sin accesorios
Se suministra con todo el material necesario para su instalación.
Tipo de fijación
Mediante el apriete de mordazas existentes en el soporte de fijación.
Tipo de conexión del terminal
Conector rápido
Descripción Vídeo
Instalación Simon 400 dentro de la mesa
Instalación de vídeo
Ver videoMantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
Directiva 2014/35/UE LVD;Directiva 2014/30/UE EMC;Directiva 2011/65/UE RoHS;EN 50173-1:2011;EN IEC 63000:2018;EN 60670-1:2005;EN 60670-1:2005 A1:2013;EN 60950-1:2006;EN 60950-1:2006 A11:2009;EN 60950-1:2006 A1:2010;EN 60950-1:2006 A12:2011;EN 60950-1:2006 A2:2011*3;ETSI-EN 301489-34 V1.4.1;IEC 60884-1 Ed 3.2;
Peso neto
0.785 KGM
Peso bruto
0.785 KGM
EAN producto
8421053288207
Embalaje
1
Alto embalaje
90 MMT
Ancho embalaje
116 MMT
Profundo embalaje
213 MMT
Volumen embalaje
2223720 MMQ
Peso neto
0.785 KGM
Peso bruto
0.82 KGM
EAN embalaje
8421053288207
